HPE Aruba Networking OS-CX 製品ラインアップ

HPE Aruba Networking OS-CXは、エンタープライズエッジからコアデータセンターまで、すべてのネットワークを同一OSで一元管理できる最新のスイッチ製品群。企業既存ネットワークの統一管理、運用の効率化を希望のお客さま向けです。

Aruba OS-CX 製品ラインアップイメージ図

製品比較（スペック）

HPE Aruba Networking CX 10000

HPE Aruba Networking 10000 (R8P13A)

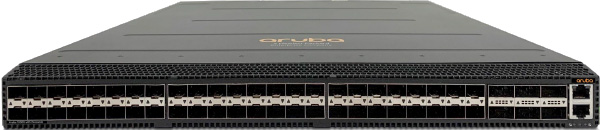

製品写真（front）：Aruba 10000

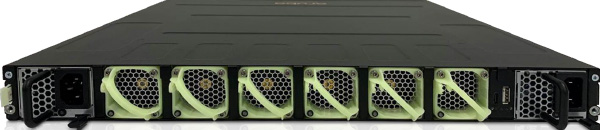

製品写真（back）：Aruba 10000
インターフェース 1G/10G/25GbE (SFP/SFP+/SFP28) ×48
40G/100GbE (QSFP+/QSFP28) ×6
Forwarding Rate
Throughput		 3.6Tbps
2,000Mpps
パワーサプライ/ファン 冗長搭載(Hot Swap)/冗長搭載(Hot Swap)
電源コネクタC13
高可用性VSX(2 members)
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 4K
4K
131,072
32,732
98,304
ルーティングプロトコル OSPF/OSPFv3
BGP4/BGP4+
RIPv2/RIPng
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 9300

HPE Aruba Networking 9300
製品写真（front）：Aruba 9300
製品写真（back）：Aruba 9300
インターフェース 1G/10GBASE-R SFP+ ×2
100/200/400G QSFP-DD ×32
Forwarding Rate
Throughput		 25.6Tbps
5Billion pps
パワーサプライ/ファン 冗長搭載(Hot Swap)/冗長搭載(Hot Swap)
電源コネクタC13
高可用性VSX(2 members)
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 4K
4K
65,536（1,269,760 Unidimensional for Spine）
32,768（624,640 Unidimensional for Spine）
81,920（32,768 Unidimensional for Spine）
ルーティングプロトコル OSPF/OSPFv3
BGP4/BGP4+
RIPv2/RIPng
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 8400

HPE Aruba Networking 8400 8slot（JL376A）

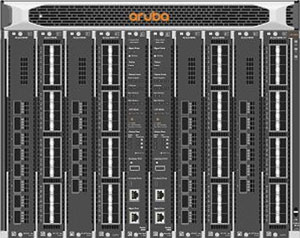

製品写真（front）：Aruba 8400 8slot（JL376A）
製品写真（back）：Aruba 8400 8slot（JL376A）
インターフェース インターフェーススロット×8
(10GbE 25GbE 40GbE 100GbE)
Forwarding Rate
Throughput		 19.2Tbps
7.142Billion pps
パワーサプライ/ファン 冗長搭載(Hot Swap)/冗長搭載(Hot Swap)
電源コネクタC20
高可用性VSX(2 members)
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 4K
4K
1,011,712
524K
768K
ルーティングプロトコル OSPFv2/OSPFv3
BGP4/BGP4+
IS-IS/IS-ISv6
RIPv1, v2/RIP
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6400

HPE Aruba Networking 6405 Chassis, Mgmt Module,2 Fan, 5 open slots（R0X26A） HPE Aruba Networking 6410 Chassis, Mgmt Module,4 Fan, 10 open slots（R0X27A）

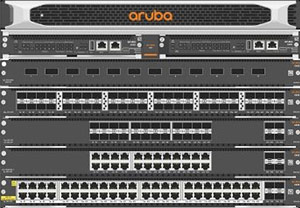

製品写真（front）：HPE Aruba Networking 6405 Chassis, Mgmt Module, 2 Fan, 5 open slots（R0X26A）

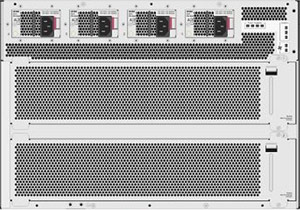

製品写真（back）：HPE Aruba Networking 6405 Chassis, Mgmt Module, 2 Fan, 5 open slots（R0X26A）

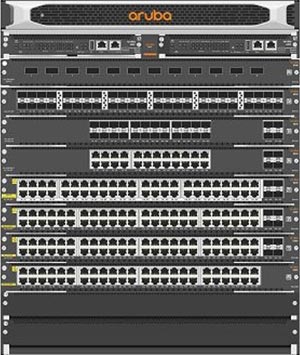

製品写真（front）：HPE Aruba Networking 6410 Chassis, Mgmt Module, 4 Fan, 10 open slots（R0X27A）

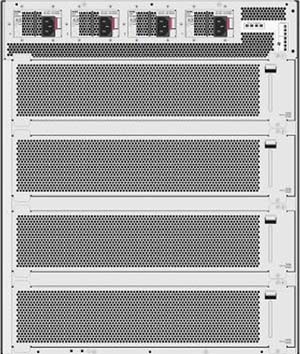

製品写真（back）：HPE Aruba Networking 6410 Chassis, Mgmt Module, 4 Fan, 10 open slots（R0X27A）
インターフェース インターフェーススロット×5
(1GbE 2.5GbE 5GbE 10Gb 25GbE 50GbE 100GbE)		 インターフェーススロット×10
(1GbE 2.5GbE 5GbE 10Gb 25GbE 50GbE 100GbE)
Forwarding Rate
Throughput		 14Tbps
5.7Billion pps		 28Tbps
11.4Billion pps
パワーサプライ/ファン 冗長搭載(Hot Swap)/冗長搭載(Hot Swap) 冗長搭載(Hot Swap)/冗長搭載(Hot Swap)
電源コネクタC13C13
高可用性VSX(2 members)VSX(2 members)
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 4K
2K
61K
61K
32K		 4K
2K
61K
61K
32K
ルーティングプロトコル OSPFv2/OSPFv3
BGP4
RIPv1, v2/RIPng		 OSPFv2/OSPFv3
BGP4
RIPv1, v2/RIPng
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 8360 Optical Model

▼Copper Modelはこちら

HPE Aruba Networking CX 8360-24XF2C Pt-to-Pwr 3 Fan Trays 2 PSU（JL710A） HPE Aruba Networking CX 8360-16Y2C Pt-to-Pwr 3 Fan Trays 2 PSU（JL702A） HPE Aruba Networking CX 8360-12C Pt-to-Pwr 3 Fan Trays 2 PSU（JL708A） HPE Aruba Networking CX 8360-32Y4C Pt-to-Pwr 3 Fan Trays 2 PSU（JL700A）
製品写真（front）：HPE Aruba Networking CX 8360-24XF2C Pt-to-Pwr 3 Fan Trays 2 PSU（JL710A）
製品写真（back）：HPE Aruba Networking CX 8360-24XF2C Pt-to-Pwr 3 Fan Trays 2 PSU（JL710A）
製品写真（front）：HPE Aruba Networking CX 8360-16Y2C Pt-to-Pwr 3 Fan Trays 2 PSU（JL702A）
製品写真（back）：HPE Aruba Networking CX 8360-16Y2C Pt-to-Pwr 3 Fan Trays 2 PSU（JL702A）
製品写真（front）：HPE Aruba Networking CX 8360-12C Pt-to-Pwr 3 Fan Trays 2 PSU（JL708A）
製品写真（back）：HPE Aruba Networking CX 8360-12C Pt-to-Pwr 3 Fan Trays 2 PSU（JL708A）
製品写真（front）：HPE Aruba Networking CX 8360-32Y4C Pt-to-Pwr 3 Fan Trays 2 PSU（JL700A）
製品写真（back）：HPE Aruba Networking CX 8360-32Y4C Pt-to-Pwr 3 Fan Trays 2 PSU（JL700A）
インターフェース 1/10G SFP+ slot×24
40/100G QSFP28 slot×2
OOBM(管理用)UTP×1		 1/10/25G SFP28 slot×16
40/100G QSFP28 slot×2
OOBM(管理用)UTP×1		 40/100G QSFP28 slot×12
OOBM(管理用)UTP×1		 10/25G MAC-Sec SFP28 slot×4
1/10/25G SFP28 slot×28
40/100G QSFP28 slot×2
OOBM(管理用)UTP×1
Forwarding Rate
Throughput
(System Capacity)		 - - 2.4Tbps
1145Mpps		 2.4Tbps
1145Mpps
Forwarding Rate 880Gbps 1.2Tbps 2.4Tbps 2.4Tbps
パワーサプライ/ファン 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap)
電源コネクタC13C13C13C13
高可用性 VSX(2 members) VSX(2 members) VSX(2 members) VSX(2 members)
最大消費電力 375W 325W 375W 425W
  • ※AirFlow Pwr-to-Ptモデルは省略しています。お問い合わせください。
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 8360 Copper Model

▲Optical Modelはこちら

HPE Aruba Networking CX 8360-48XT4C Pt-to-Pwr 3 Fan Trays 2 PSU（JL706A）
製品写真（front）：HPE Aruba Networking CX 8360-48XT4C Pt-to-Pwr 3 Fan Trays 2 PSU（JL706A）
製品写真（back）：HPE Aruba Networking CX 8360-48XT4C Pt-to-Pwr 3 Fan Trays 2 PSU（JL706A）
インターフェース 100M/1G/10G UTP×48
40/100G QSFP28 slot×4
OOBM(管理用)UTP×1
Forwarding Rate
Throughput
(System Capacity)		 -
Forwarding Rate 1.76Tbps
パワーサプライ/ファン 冗長搭載可(Hot Swap)
電源コネクタC13
高可用性 VSX(2 members)
最大消費電力 500W
  • ※AirFlow Pwr-to-Ptモデルは省略しています。お問い合わせください。
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6300M PoE+ Model

▼Non-PoE+ Modelはこちら

HPE Aruba Networking CX 6300M 24G Class 4 PoE 4SFP56（JL662A） HPE Aruba Networking CX 6300M 48G Class 4 PoE 4SFP56（JL661A） HPE Aruba Networking CX 6300M 24 Smart Rate 5 Class 6 PoE 4SFP56（JL660A） HPE Aruba Networking CX 6300M 48 Smart Rate 5 Class 6 PoE 4SFP56（JL659A）
製品写真（front）：HPE Aruba Networking CX 6300M 24G Class 4 PoE 4SFP56（JL662A）
製品写真（back）：HPE Aruba Networking CX 6300M 24G Class 4 PoE 4SFP56（JL662A）
製品写真（front）：HPE Aruba Networking CX 6300M 48G Class 4 PoE 4SFP56（JL661A）
製品写真（back）：HPE Aruba Networking CX 6300M 48G Class 4 PoE 4SFP56（JL661A）
製品写真（front）：HPE Aruba Networking CX 6300M 24 Smart Rate 5 Class 6 PoE 4SFP56（JL660A）
製品写真（back）：HPE Aruba Networking CX 6300M 24 Smart Rate 5 Class 6 PoE 4SFP56（JL660A）
製品写真（front）：HPE Aruba Networking CX 6300M 48 Smart Rate 5 Class 6 PoE 4SFP56（JL659A）
製品写真（back）：HPE Aruba Networking CX 6300M 48 Smart Rate 5 Class 6 PoE 4SFP56（JL659A）
インターフェース 10/100/1000 PoE+×24
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 10/100/1000 PoE+×48
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 100M/1G/2.5G/5G PoE+×24
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 100M/1G/2.5G/5G PoE+×48
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1
Forwarding Rate
Throughput
(System Capacity)		 880Gbps
660Mpps		 880Gbps
660Mpps		 880Gbps
660Mpps		 880Gbps
660Mpps
Forwarding Rate
Throughput		 448Gbps
334Mpps		 496Gbps
369Mpps		 640Gbps
476Mpps		 880Gbps
654Mpps
パワーサプライ/ファン 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap)
電源コネクタC15C15C15C15
スタック VSF(10 members) VSF(10 members) VSF(10 members) VSF(10 members)
PoE
PoE+		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)
802.3bt(60W)		 802.3af(~15.4W)
802.3at(30W)
802.3bt(60W)
PoE電力 680Wパワーサプライ搭載時：604W
1050Wパワーサプライ搭載時：976W
1600Wパワーサプライ搭載時：1519W 		680Wパワーサプライ搭載時：590W
1050Wパワーサプライ搭載時：962W
1600Wパワーサプライ搭載時：1504W 		680Wパワーサプライ搭載時：543W
1050Wパワーサプライ搭載時：919W
1600Wパワーサプライ搭載時：1461W 		680Wパワーサプライ搭載時：481W
1050Wパワーサプライ搭載時：857W
1600Wパワーサプライ搭載時：1399W
消費電力 搭載パワーサプライとPoE+使用により変動 搭載パワーサプライとPoE+使用により変動 搭載パワーサプライとPoE+使用により変動 搭載パワーサプライとPoE+使用により変動
騒音 29.4dB 29.8dB 28.6dB 30.6dB
  • ※ルーティングやMACアドレステーブルのスペックはNon-PoEモデルと同一です。
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6300M Non-PoE+ Model

▲PoE+ Modelはこちら

HPE Aruba Networking CX 6300M 24G 4SFP56
（JL664A）		 HPE Aruba Networking CX 6300M 48G 4SFP56
（JL663A）		 HPE Aruba Networking CX 6300M 24SFP+ 4SFP56
（JL658A）		 HPE Aruba Networking CX 6300M 48-port 1GbE and 4-port SFP56 Power-to-Port 2 Fan Trays 1 PSU Bundle（JL762A）
製品写真（front）：HPE Aruba Networking CX 6300M 24G 4SFP56（JL664A）
製品写真（back）：HPE Aruba Networking CX 6300M 24G 4SFP56（JL664A）
製品写真（front）：HPE Aruba Networking CX 6300M 48G 4SFP56（JL663A）
製品写真（back）：HPE Aruba Networking CX 6300M 48G 4SFP56（JL663A）
製品写真（front）：HPE Aruba Networking CX 6300M 24SFP+ 4SFP56（JL658A）
製品写真（back）：HPE Aruba Networking CX 6300M 24SFP+ 4SFP56（JL658A）
製品写真（front）：HPE Aruba Networking CX 6300M 48-port 1GbE and 4-port SFP56 Power-to-Port 2 Fan Trays 1 PSU Bundle（JL762A）
製品写真（back）：HPE Aruba Networking CX 6300M 48-port 1GbE and 4-port SFP56 Power-to-Port 2 Fan Trays 1 PSU Bundle（JL762A）
インターフェース 10/100/1000 UTP×24
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 10/100/1000 UTP×48
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 1G/10G SFP+ slot×24
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 10/100/1000 UTP×48
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1
Forwarding Rate
Throughput
(System Capacity)		 880Gbps
660Mpps		 880Gbps
660Mpps		 880Gbps
660Mpps		 880Gbps
660Mpps
Forwarding Rate
Throughput		 448Gbps
334Mpps		 496Gbps
369Mpps		 880Gbps
654Mpps		 496Gbps
369Mpps
パワーサプライ/ファン 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap) 冗長搭載可(Hot Swap)
電源コネクタC13C13C13C13
スタック VSF(10 members) VSF(10 members) VSF(10 members) VSF(10 members)
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 4K
1K
61K
61K
32K		 4K
1K
61K
61K
32K		 4K
1K
61K
61K
32K		 4K
1K
61K
61K
32K
ルーティングテーブル OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng		 OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng		 OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng		 OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng
消費電力 64W 75W 85W 75W
騒音 28.6dB 28.7dB 31dB 32.5dB
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6300F

HPE Aruba Networking CX 6300F 24G Class 4 PoE 4SFP56（JL666A） HPE Aruba Networking CX 6300F 24G 4SFP56（JL668A） HPE Aruba Networking 6300F 48G Class 4 PoE 4SFP56（JL665A） HPE Aruba Networking CX 6300F 48G 4SFP56（JL667A）
製品写真（front）：HPE Aruba Networking CX 6300F 24G Class 4 PoE 4SFP56（JL666A）
製品写真（back）：HPE Aruba Networking CX 6300F 24G Class 4 PoE 4SFP56（JL666A）
製品写真（front）：HPE Aruba Networking CX 6300F 24G 4SFP56（JL668A）
製品写真（back）：HPE Aruba Networking CX 6300F 24G 4SFP56（JL668A）
製品写真（front）：HPE Aruba Networking 6300F 48G Class 4 PoE 4SFP56（JL665A）
製品写真（back）：HPE Aruba Networking 6300F 48G Class 4 PoE 4SFP56（JL665A）
製品写真（front）：HPE Aruba Networking CX 6300F 48G 4SFP56（JL667A）
製品写真（back）：HPE Aruba Networking CX 6300F 48G 4SFP56（JL667A）
インターフェース 10/100/1000 PoE+×24
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 10/100/1000 UTP×24
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 10/100/1000 PoE+×48
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1		 10/100/1000 UTP×48
1/10/25/50G SFP56 slot×4
OOBM(管理用)UTP×1
Forwarding Rate
Throughput
(System Capacity)		 880Gbps
660Mpps		 880Gbps
660Mpps		 880Gbps
660Mpps		 880Gbps
660Mpps
Forwarding Rate
Throughput		 448Gbps
334Mpps		 448Gbps
334Mpps		 496Gbps
369Mpps		 496Gbps
369Mpps
パワーサプライ/ファン 内蔵内蔵内蔵内蔵
電源コネクタ C15C15C15C15
スタック VSF(10 members) VSF(10 members) VSF(10 members) VSF(10 members)
PoE
PoE+		 802.3af(~15.4W)
802.3at(30W)		 - 802.3af(~15.4W)
802.3at(30W)		 -
PoE電力 370W - 720W -
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 2K
1K
61K
61K
32K		 2K
1K
61K
61K
32K		 2K
1K
61K
61K
32K		 2K
1K
61K
61K
32K
ルーティングプロトコル OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng		 OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng		 OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng		 OSPFv2 OSPFv3
BGP4
RIPv1/v2 RIPng
最大消費電力 PoE+使用により変動 433W 63W PoE+使用により変動 826W 74W
騒音 32.3dB 31.6dB 34.9dB 31.5dB
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6200F PoE+ Model

▼Non-PoE+ Modelはこちら

HPE Aruba Networking CX 6200F 24G Class 4 4SFP+ 370W（JL725A） HPE Aruba Networking CX 6200F 48G Class 4 4SFP+ 370W（JL727A） HPE Aruba Networking CX 6200F 48G Class 4 4SFP+ 740W（JL728A）
製品写真（front）：HPE Aruba Networking CX 6200F 24G Class 4 4SFP+ 370W（JL725A）
製品写真（back）：HPE Aruba Networking CX 6200F 24G Class 4 4SFP+ 370W（JL725A）
製品写真（front）：HPE Aruba Networking CX 6200F 48G Class 4 4SFP+ 370W（JL727A）
製品写真（back）：HPE Aruba Networking CX 6200F 48G Class 4 4SFP+ 370W（JL727A）
製品写真（front）：HPE Aruba Networking CX 6200F 48G Class 4 4SFP+ 740W（JL728A）
製品写真（back）：HPE Aruba Networking CX 6200F 48G Class 4 4SFP+ 740W（JL728A）
インターフェース 10/100/1000 PoE+×24
1/10G SFP+ slot×4
OOBM(管理用)UTP×1		 10/100/1000 PoE+×48
1/10G SFP+ slot×4
OOBM(管理用)UTP×1		 10/100/1000 PoE+×48
1/10G SFP+ slot×4
OOBM(管理用)UTP×1
Forwarding Rate
Throughput		 128Gbps
95.2Mpps		 176Gbps
130.9Mpps		 176Gbps
130.9Mpps
パワーサプライ/ファン 内蔵 内蔵 内蔵
電源コネクタ C15 C15 C15
スタック VSF(member 8) VSF(member 8) VSF(member 8)
PoE
PoE+		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)
PoE電力 370W 370W 740W
最大消費電力 435W 446W 816W
騒音 32.8dB 32.7dB 37.1dB
  • ※ルーティングやMACアドレステーブルのスペックはNon-PoEモデルと同一です。
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6200F Non-PoE+ Model

▲PoE+ Modelはこちら

HPE Aruba Networking CX 6200F 24G 4SFP+
（JL724A）		 HPE Aruba Networking CX 6200F 48G 4SFP+
（JL726A）
製品写真（front）：HPE Aruba Networking CX 6200F 24G 4SFP+（JL724A）
製品写真（back）：HPE Aruba Networking CX 6200F 24G 4SFP+（JL724A）
製品写真（front）：HPE Aruba Networking CX 6200F 48G 4SFP+（JL726A）
製品写真（back）：HPE Aruba Networking CX 6200F 48G 4SFP+（JL726A）
インターフェース 10/100/1000 UTP×24
1/10G SFP+ slot×4
OOBM(管理用)UTP×1		 10/100/1000 UTP×48
1/10G SFP+ slot×4
OOBM(管理用)UTP×1
Forwarding Rate
Throughput		 128Gbps
95.2Mpps		 176Gbps
130.9Mpps
パワーサプライ/ファン 内蔵 内蔵
電源コネクタ C15 C15
スタック VSF(member 8) VSF(member 8)
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 2K
128
2K
1K
16K		 2K
128
2K
1K
16K
ルーティングプロトコル OSPFv2/OSPFv3
RIPv1/v2RIPng		 OSPFv2/OSPFv3
RIPv1/v2RIPng
最大消費電力 59W 68W
騒音 32.5dB 33.0dB
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6100 PoE+ Model

▼Non-PoE+ Modelはこちら

HPE Aruba Networking CX 6100 12G Class 4 2SFP+ 139W（JL679A） HPE Aruba Networking CX 6100 24G Class 4 4SFP+（JL677A） HPE Aruba Networking 6100 48G Class 4 4SFP+（JL675A）

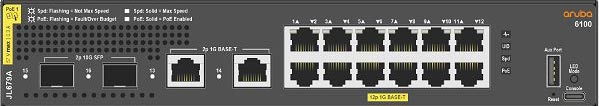

製品写真（front）：HPE Aruba Networking CX 6100 12G Class 4 2SFP+ 139W（JL679A）

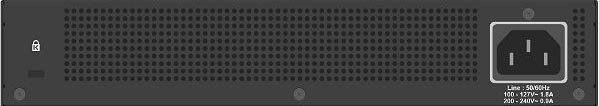

製品写真（back）：HPE Aruba Networking CX 6100 12G Class 4 2SFP+ 139W（JL679A）
製品写真（front）：HPE Aruba Networking CX 6100 24G Class 4 4SFP+（JL677A）
製品写真（back）：HPE Aruba Networking CX 6100 24G Class 4 4SFP+（JL677A）
製品写真（front）：HPE Aruba Networking 6100 48G Class 4 4SFP+（JL675A）
製品写真（back）：HPE Aruba Networking 6100 48G Class 4 4SFP+（JL675A）
インターフェース 10/100/1000 PoE+×12
1/10G SFP+ slot×2
1000BASE-T UTP×2		 10/100/1000 PoE+×24
1/10G SFP+ slot×4		 10/100/1000 PoE+×48
1/10G SFP+ slot×4
Forwarding Rate
Throughput		 68Gbps
45.1Mpps		 128Gbps
95.2Mpps		 176Gbps
98.6Mpps
パワーサプライ/ファン 電源内蔵/ファンレス 内蔵 内蔵
電源コネクタ C13 C13 C13
スタック 非対応 非対応 非対応
PoE
PoE+		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)
PoE電力 139W 370W 370W
最大消費電力 170W 455W 480W
騒音 0dB 24.3dB 29.8dB
  • ※ルーティングやMACアドレステーブルのスペックはNon-PoEモデルと同一です。
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6100 Non-PoE+ Model

▲PoE+ Modelはこちら

HPE Aruba Networking CX 6100 24G 4SFP+
（JL678A）		 HPE Aruba Networking CX 6100 48G 4SFP+
（JL676A）
製品写真（front）：HPE Aruba Networking CX 6100 24G 4SFP+（JL678A）
製品写真（back）：HPE Aruba Networking CX 6100 24G 4SFP+（JL678A）
製品写真（front）：HPE Aruba Networking CX 6100 48G 4SFP+（JL676A）
製品写真（back）：HPE Aruba Networking CX 6100 48G 4SFP+（JL676A）
インターフェース 10/100/1000 UTP+×24
1/10G SFP+ slot×4		 10/100/1000 UTP+×48
1/10G SFP+ slot×4
Forwarding Rate
Throughput		 128Gbps
95.2Mpps		 176Gbps
98.6Mpps
パワーサプライ/ファン 内蔵 内蔵
電源コネクタ C13 C13
スタック 未対応 未対応
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 512
16
512
512
8K		 512
16
512
512
8K
ルーティング スタティックのみ スタティックのみ
最大消費電力 33W 44.2W
騒音 20.9dB 24.6dB
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6000 PoE+ Model

▼Non-PoE+ Modelはこちら

HPE Aruba Networking 6000 12G Class4 PoE 2G/2SFP 139W（R8N89A#ACF） HPE Aruba Networking 6000 24G Class4 PoE 4SFP 370W（R8N87A#ACF） HPE Aruba Networking 6000 48G Class4 PoE 4SFP 370W（R8N85A#ACF）

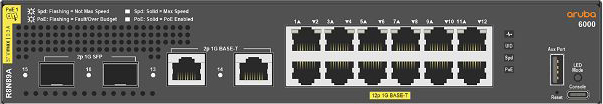

製品写真（front）：HPE Aruba Networking 6000 12G Class4 PoE 2G/2SFP 139W（R8N89A#ACF）
製品写真（back）：HPE Aruba Networking 6000 12G Class4 PoE 2G/2SFP 139W（R8N89A#ACF）
製品写真（front）：HPE Aruba Networking 6000 24G Class4 PoE 4SFP 370W（R8N87A#ACF）
製品写真（back）：HPE Aruba Networking 6000 24G Class4 PoE 4SFP 370W（R8N87A#ACF）
製品写真（front）：HPE Aruba Networking 6000 48G Class4 PoE 4SFP 370W（R8N85A#ACF）
製品写真（back）：HPE Aruba Networking 6000 48G Class4 PoE 4SFP 370W（R8N85A#ACF）
インターフェース 10/100/1000 PoE+×12
1G SFP slot×2
1000BASE-T UTP×2		 10/100/1000 PoE+×24
1G SFP slot×4		 10/100/1000 PoE+×48
1G SFP slot×4
Forwarding Rate
Throughput		 32Gbps
23.8Mpps		 56Gbps
41.6Mpps		 104Gbps
77.3Mpps
パワーサプライ/ファン 電源内蔵/ファンレス 内蔵 内蔵
電源コネクタ C13 C13 C13
スタック 非対応 非対応 非対応
PoE
PoE+		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)		 802.3af(~15.4W)
802.3at(30W)
PoE電力 139W 370W 370W
最大消費電力 170W 455W 480W
騒音 0dB 24.3dB 29.8dB
  • ※ルーティングやMACアドレステーブルのスペックはNon-PoEモデルと同一です。
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

HPE Aruba Networking CX 6000 Non-PoE+ Model

▲PoE+ Modelはこちら

HPE Aruba Networking CX 6000 24G 4SFP
（R8N88A#ACF）		 HPE Aruba Networking CX 6000 48G 4SFP
（R8N86A#ACF）
製品写真（front）：HPE Aruba Networking CX 6000 24G 4SFP（R8N88A#ACF）
製品写真（back）：HPE Aruba Networking CX 6000 24G 4SFP（R8N88A#ACF）
製品写真（front）：HPE Aruba Networking CX 6000 48G 4SFP（R8N86A#ACF）
製品写真（back）：HPE Aruba Networking CX 6000 48G 4SFP（R8N86A#ACF）
インターフェース 10/100/1000 UTP+×24
1G SFP slot×4		 10/100/1000 UTP+×48
1G SFP slot×4
Forwarding Rate
Throughput		 56Gbps
41.6Mpps		 104Gbps
77.3Mpps
パワーサプライ/ファン 内蔵 内蔵
電源コネクタ C13 C13
スタック 未対応 未対応
VLAN
SVI(VLANインターフェース)
IPv4ルート
IPv6ルート
MACアドレステーブル		 512
16
512
512
8K		 512
16
512
512
8K
ルーティング スタティックのみ スタティックのみ
最大消費電力 33W 44.2W
騒音 20.9dB 24.6dB
  • ※メーカサイトのスペックと差異が生じる場合はメーカサイトのものを優先してください。確認が必要な場合はお問い合わせください。

機能紹介

VSX (Virtual Switch eXtention)

24時間365日の無停止稼働が要求されるシステムに対応します。サーバセグメントHCIストレージの収容やネットワークのコア部分の接続に適しています。万一ソフトウェアのアップグレードが必要な場面ではトラフィックを片寄せしつつメンテナンスを行うことが可能です。

VSX構成イメージ図

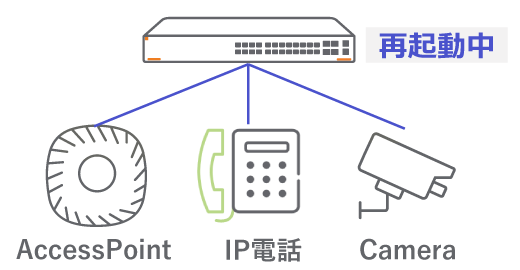

Always-on PoE

Always-on PoEは、スイッチが再起動中でも継続してPoE電力を供給します。スイッチが再起動した際に他の機器との通信は行えませんが、スイッチと連動してPoEデバイスのイニシャライズがされないため、PoEデバイスの断時間を短くすることが可能です。

  • アクセスポイント
  • IP電話
  • 防犯カメラ

一般的なPoEスイッチ

PoEスイッチが再起動されるとPoEデバイスへの電力供給が停止されます。PoEスイッチ起動後に電力供給が再開され、そこからPoEデバイス起動プロセスに入ります。

図：一般的なPoEスイッチの場合

Always-on PoE

PoEスイッチが再起動されてもPoEデバイスへの電力供給は継続されます。PoEスイッチ起動後、すぐにPoEデバイスが復旧します。

図：Always-on PoEの場合
