FortiGate設定マニュアル - HA徹底入門
【第4回】HAの同期と切り替え

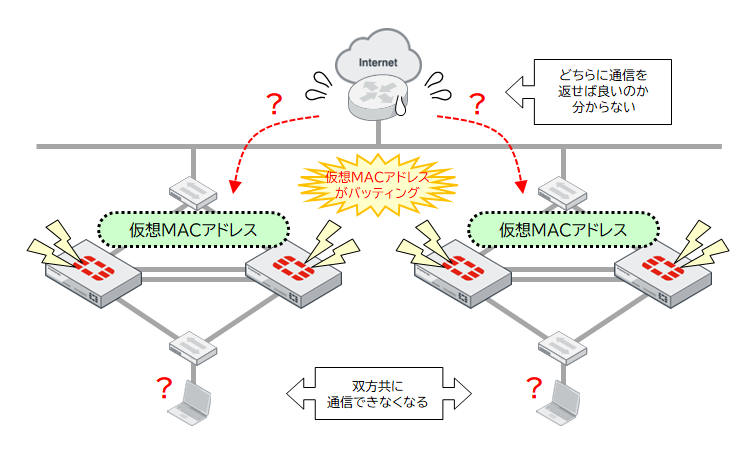

仮想MACアドレスによって起こる障害

仮想MACアドレスはデフォルトで一定のルールに基づいて割り当てられるため、L2ネットワーク上に同じ仮想MACアドレスを持つシステムが複数存在すると、フラッピング現象が起きて通信不能に陥ります（つながったり、つながらなくなったりします）。具体的には内部イントラネット環境、PPPoE回線、ブリッジタイプの高速インターネット回線で、このような現象が発生します。

この現象は、機器の物理ネットワークポートの構成に依存するため、同一機種間だけでなく、ネットワークポートの構成の順番が似ている機種間でも起こり得ます。解決方法は仮想MACアドレスを変更してバッティングを避けることです。

仮想MACアドレスの変更方法

仮想MACアドレスの変更方法は3種類あります。v7.4系以前では1種類のみです。

方法1）グループIDを変更する（v7.4系以前）。

グループIDの変更は、従来の仮想MACアドレスの割り当てルールに沿った最も基本的な変更方法です。グループIDはWebGUI/CLIのどちらでも変更可能です。変更後は設定が同期されます。ただし、この方法は周辺機器の仮想MACアドレスが分からなかった場合、変更後もまた他の機器と被ってしまう恐れがあります。PPPoE回線やブリッジタイプの高速インターネット回線においては、ほとんど運任せという欠点があります。

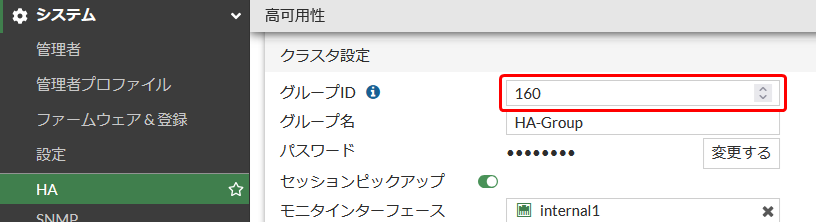

[システム] > [HA] を選択 → 自身の機器を選択して[編集] → 「グループID」の数値を変更します。

# config system ha
(ha) # set group-id 160 << HAのグループID（1号機&2号機共通）
(ha) # end

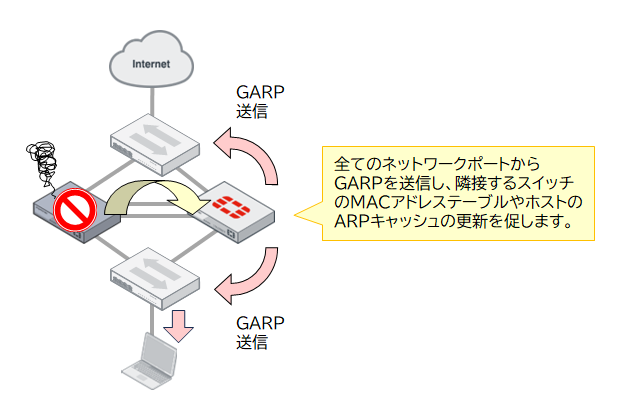

GARP（Gratuitous ARP：グラチューイタスアープ）

通称「ジーアープ」または「ガープ」と呼ばれます。フェイルオーバーが発生すると、FortiGate上のIPアドレスを持つ全てのポート（管理インターフェースやハートビートを除く）からGARPが送信されます。
GARPは特定のイベント（ルータの切り替え等）が発生した時、自分自身のIPアドレスに対するMACアドレスを自発的に周囲に伝えるARPの仕組みです。FGCPやVRRPなどの冗長化プロトコルで活用されています。ネットワーク上の他の機器に自身の存在を知らせることを目的とするため、宛先MACアドレスはブロードキャストアドレス（ff:ff:ff:ff:ff:ff）になります。

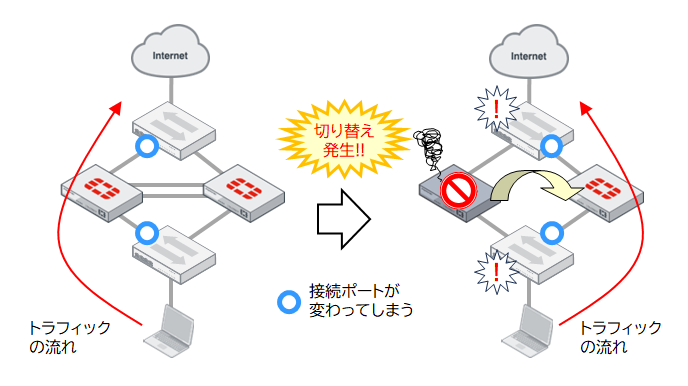

なぜGARPが必要なのか

フェイルオーバーが発生すると、FortiGateに接続されているスイッチ側の物理的なポートが変わります。機器のIPアドレスやMACアドレスが同じであっても、接続されているポートが突然変わってしまったら、正しい通信は行えません。切り替わり後の新しい機器と接続ポートの関連を周囲のネットワーク機器に迅速に学習させる必要があります。
FortiGateが自らGARPを送信することで、隣接するスイッチのMACアドレステーブルやホストのARPキャッシュの更新を促し、通信の遅延を最小限に抑えます。

GARPの設定

FortiGateのGARPはデフォルトで有効になっており、フェイルオーバー発生直後に送信されます（8秒間隔で最終的に計5回）。GARPの送信回数を増やして送信間隔を短くすると、周囲のネットワーク機器がフェイルオーバーをより早く認識できるようになります。
設定の変更はCLIコマンドで行います。

リンクモニター（Link monitor）

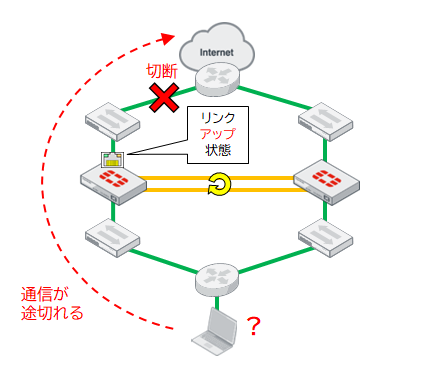

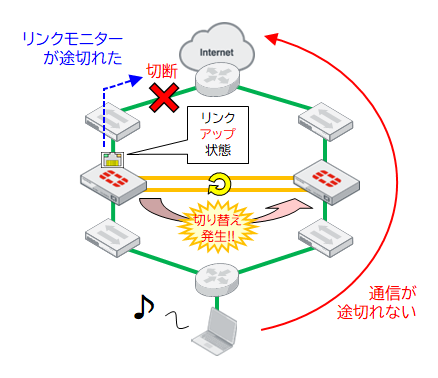

インターフェースの健全性をチェックするための機能です。ネットワークの「死活監視」などとも呼ばれます。例えば下記のようなネットワーク構成で、FortiGateが接続されているスイッチの「その先の箇所」が切断された場合、FortiGateのインターフェースはリンクアップ状態のため、異常を検知できません。このような場合は「リンクモニター」で異常を検知できます。
通常のリンクモニターでは、FortiGateからリモートサーバに向けてパケットを送信し、送信が失敗した場合、そのインターフェースを「使用不能」と見なして回線の切り替えを行いますが、HAでは、これをフェイルオーバー発生のためのトリガーとして利用できます。

リンクモニターが設定されていない場合	リンクモニターが設定されている場合

リンクモニターの設定

リンクモニターを有効にすると、FortiGateは指定されたサーバのIPアドレスに向かって定期的にパケット（デフォルトはping）を送信します。設定はCLIコマンドでのみ行えます。
監視対象に指定するサーバには、必ず実在するIPアドレスを指定してください。ここで指定されたサーバへの通信が全て途切れた時、HA優先度が適用され、後述するフェイルオーバー発生のしきい値と比較されます。しきい値を越えた時、フェイルオーバーが発生します。

リンクモニターを設定したら、HAの設定を行います。対応するサーバのパラメータを入力します。「フリップフラップ(フェイルオーバーとフェイルバック）」の繰り返しを防ぐため、リンクモニターで切り替わった場合、デフォルトでは60分間、切り戻しを行わない設定になっています。
