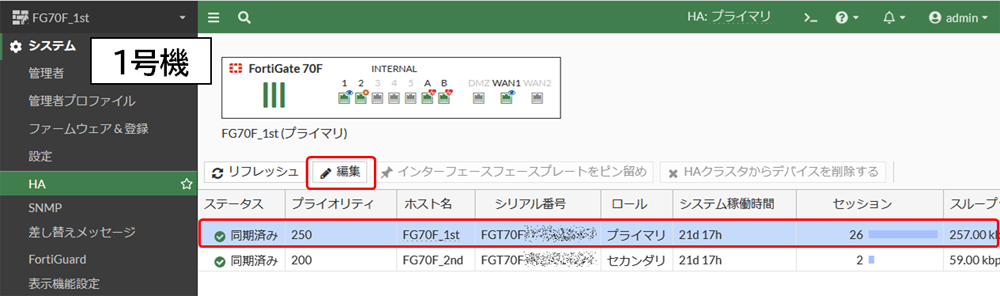

HAの設定（1号機）

2号機よりもプライオリティを高く設定します。
[システム] > [HA]

項目	解説
モード	HAのモードです。ここでは「アクティブ・パッシブ」を選択してください。
デバイスのプライオリティ	機器の優先度です。クラスタを構成する機器の中で、値の大きい方が優先度が高く、プライマリになる可能性が高くなります。
優先度の効果を上げる	有効にすると「オーバーライド」設定が有効になり、デバイスのプライオリティが優先されます。無効にするとHAの稼働時間が優先されます。通常は有効を選択してください。デフォルトは無効です。
グループID	1号機と2号機で共通の値を入力します。この値は仮想MACアドレスの定義に影響します。
グループ名	1号機と2号機で共通の文字列を入力します。
パスワード	1号機と2号機で共通のパスワードを入力します。
セッションピックアップ	セッションを同期する場合は有効にします。
モニタインターフェース	監視対象のインターフェースを選択します。このインターフェースのうち、どれか1つが不通になると、フェイルオーバーが発生します。
ハートビートインターフェース	機器間の設定やセッション情報を同期するためのインターフェースを選択します。
ハートビートインターフェースのプライオリティ	値の大きいインターフェースが優先されます。値が同じ場合は登録順です。
管理インターフェースの予約	WebGUIに接続するための管理インターフェースを有効にします。
インターフェース	WebGUIに接続するための管理インターフェースを選択します。
ゲートウェイ	別のサブネットから接続する場合はIPアドレスを入力します。
宛先サブネット	別のサブネットから接続する場合はサブネットを指定します。

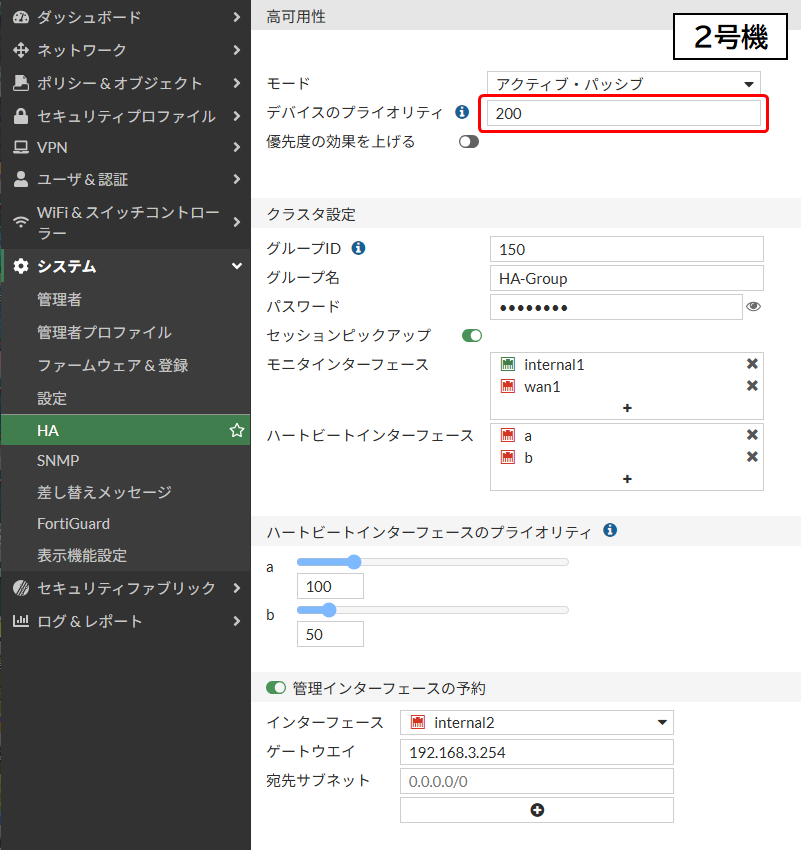

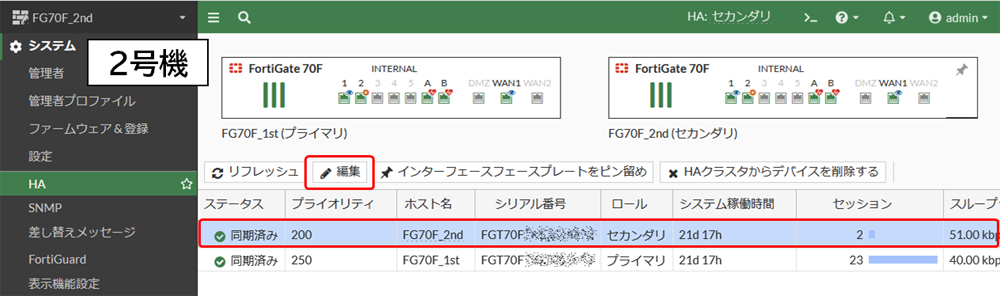

HAの設定（2号機）

1号機よりもプライオリティを低く設定します。

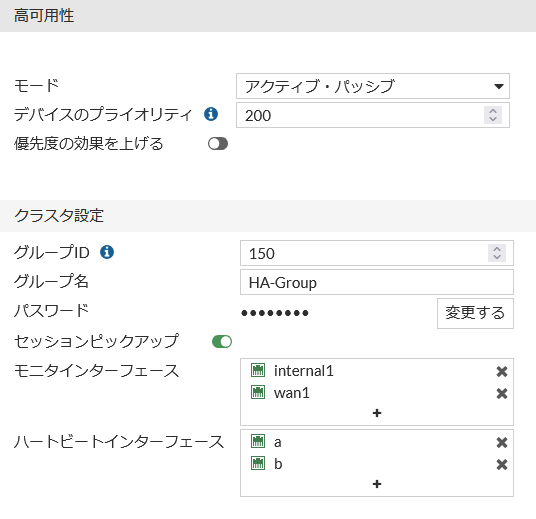

[システム] > [HA]

CLIによるHAの設定（1号機）

CLIコマンドでHAの設定を行う手順です。2号機よりもプライオリティを高く設定します。

# config system ha
(ha) # set mode a-p << HAモードの選択
(ha) # set priority 250 << HAのプライオリティ（2号機よりも高くする）
(ha) # set group-id 150 << HAのグループID（1号機&2号機共通）
(ha) # set group-name HA-Group << HAのグループ名（1号機&2号機共通）
(ha) # set password XXXXXXXX << HAのパスワード（1号機&2号機共通）
(ha) # set session-pickup enable << セッション同期の有効化
(ha) # set session-pickup-connectionless disable << UDP/ICMPのセッション同期の無効化
(ha) # set monitor internal1 wan1 << モニターインターフェースの選択
(ha) # set hbdev a 100 b 50 << ハートビートインターフェースの選択とプライオリティ
(ha) # set ha-mgmt-status enable << 管理インターフェースの有効化
(ha) # config ha-mgmt-interfaces << 管理インターフェースの設定
(ha-mgmt-interfaces) # edit 1
new entry '1' added
(1) # set interface internal2 << 管理インターフェースの選択
(1) # set gateway 192.168.3.254 << 管理インターフェースのゲートウェイ
(1) # end
(ha) # end

項目	解説
mode	HAのモード（standalone/a-a（アクティブ・アクティブ）/a-p（アクティブ・パッシブ））を選択します。
priority	機器の優先度の値を入力します。クラスタを構成する機器の中で、値の大きい方が優先度が高く、プライマリになる可能性が高くなります。デフォルトは128で、範囲は[0-255]です。
group-id	HAのグループIDです。1号機と2号機で共通の値を入力します。この値は仮想MACアドレスの定義に影響します。範囲は[0-1023]です。
group-name	HAのグループ名です。1号機と2号機で共通の文字列を入力します。
password	HAのパスワードです。1号機と2号機で共通のパスワードを入力します。
session-pickup	セッション同期の有効/無効を設定します。この設定を有効化しないと、機器間でセッションの同期が行われません。デフォルトは無効です。
session-pickup-connectionless	有効にすると、UDP/ICMPのコネクションレス通信のセッションを同期します。デフォルトは無効です。コネクションレス通信のセッションは同期しても動作に影響が無いので、厳密なセッション数の監視を行う場合を除き、通常は無効にしてください。
monitor	監視対象のインターフェースを選択します。インターフェースは複数選択できます。選択されたインターフェースのうち、どれか1つが不通になると、フェイルオーバーが発生します。
hbdev	機器間の設定やセッション情報を同期するためのハートビートインターフェースを選択します。インターフェースは複数選択でき、それぞれに優先度の値を入力します。値の大きいインターフェースが優先されます。値が同じ場合は登録順です。範囲は[0-512]です。
ha-mgmt-status	WebGUIに接続するための管理インターフェースの有効/無効を設定します。デフォルトはdisableです。
	ha-mgmt-interfaces	管理インターフェースの設定項目です。config＋editコマンドで編集します。
		interface	管理インターフェースを選択します。
		gateway	管理インターフェースのゲートウェイです。別のサブネットから接続する場合はIPアドレスを入力します。

CLIによるHAの設定（2号機）

CLIコマンドでHAの設定を行う手順です。1号機よりもプライオリティを低く設定します。

# config system ha
(ha) # set mode a-p << HAモードの選択
(ha) # set priority 200 << HAのプライオリティ（1号機よりも低くする）
(ha) # set group-id 150 << HAのグループID（1号機&2号機共通）
(ha) # set group-name HA-Group << HAのグループ名（1号機&2号機共通）
(ha) # set password XXXXXXXX << HAのパスワード（1号機&2号機共通）
(ha) # set session-pickup enable << セッション同期の有効化
(ha) # set session-pickup-connectionless disable << UDP/ICMPのセッション同期の無効化
(ha) # set monitor internal1 wan1 << モニターインターフェースの選択
(ha) # set hbdev a 100 b 50 << ハートビートインターフェースの選択とプライオリティ
(ha) # set ha-mgmt-status enable << 管理インターフェースの有効化
(ha) # config ha-mgmt-interfaces << 管理インターフェースの設定
(ha-mgmt-interfaces) # edit 1
new entry '1' added
(1) # set interface internal2 << 管理インターフェースの選択
(1) # set gateway 192.168.3.254 << 管理インターフェースのゲートウェイ
(1) # end
(ha) # end

HAの動作を確認する方法

全ての設定が完了した後、ケーブルの結線を行うと、ネットワークの主導権がプライマリへと移ります。以後のネットワーク接続はプライマリが担当するため、セカンダリには接続できなくなります。唯一の例外として、管理インターフェースが独立しているため、セカンダリに接続したい場合は管理インターフェースから行ってください。

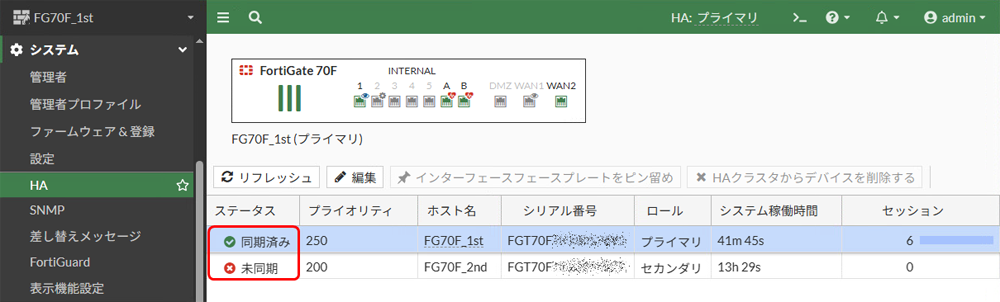

[システム] > [HA]

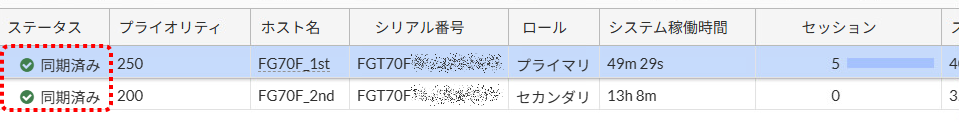

HAの構成が正しく行われていれば、HAのリストに自身以外の機器が出現し、設定の同期が行われます。
