適用分野:画像処理
画像処理
主な機能
- μCT、FIB-SEMなどの連続画像からの構造生成
ソリューション例
画像処理

GeoDictの画像処理としては、切取、回転、縮尺変換、ズレ補正、ノイズ除去などの基本機能が
搭載されています。

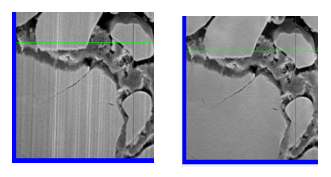

更に、FIB-SEM画像撮影時に発生するカーテン効果の筋を除去するカーテンフィルターなど
高度な画像処理を有しています。
また、これらの操作は容易に実施することができます。
搭載されています。
更に、FIB-SEM画像撮影時に発生するカーテン効果の筋を除去するカーテンフィルターなど
高度な画像処理を有しています。
また、これらの操作は容易に実施することができます。
AIを用いたセグメンテーション

GeoDictの閾値の算出方法は、手動で指定するだけではなく、判別分析法やAIに閾値を算出などの方法があります。
AIによる閾値では、スライス位置、マテリアルID、ブラシサイズを切り替えつつ、ペイントモードから画像に色を塗って教師データとして読み込ませます。
トレーニングが行われた後、閾値が算出されセグメンテーションが完了します。
AIによる閾値では、スライス位置、マテリアルID、ブラシサイズを切り替えつつ、ペイントモードから画像に色を塗って教師データとして読み込ませます。
トレーニングが行われた後、閾値が算出されセグメンテーションが完了します。
モジュール一覧 | 詳細 | ||
---|---|---|---|
基礎モジュール | GeoDict Base | プリ/ポストプロセッサ※1 | ※GeoDictを同時起動するデスクトップユーザー数だけ必要 |
入力インター フェイス |
ImportGeo Vol | X線CTやFIB-SEM等にて取得された2D/3D画像を取込んで画像処理と構造再構築を実行 | 読み込める拡張子一覧 *.raw, *.vol, *.grw, *.gdt, *.leS, *.g32, *.rek, *.txm, *.am, *.vox, *.iass, *.tif, *.tiff, *.bmp, *.cur, *.gif, *.ico, *.jpeg, *.jpg, *.pbm, *.pgm, *.png, *.ppm, */svg, *.svgz, *.xbm, *.xpm |
- ※1 GUI、GadGeo、ProcessGeo、LayerGeo、EditGeo、
ImportGeo-Base(出力フォーマット:*.gdt/*.gad)、
ExportGeo-Base(入力フォーマット:*.vol/*.raw/*.png/*.am) モジュールを同梱
- ※掲載されている製品、会社名、サービス名、ロゴマークなどはすべて各社の商標または登録商標です。
