~いま改めて「FortiGateとは何か」を語る~
【第7回】FortiGateのインターフェース概要

FortiGateはユーザーのニーズに応じた幅広いインターフェース規格を積極的に取り入れています。
ここではFortiGateがサポートするインターフェース規格の種類と、それに接続されるケーブルやトランシーバの種類について解説します。

内蔵型インターフェース

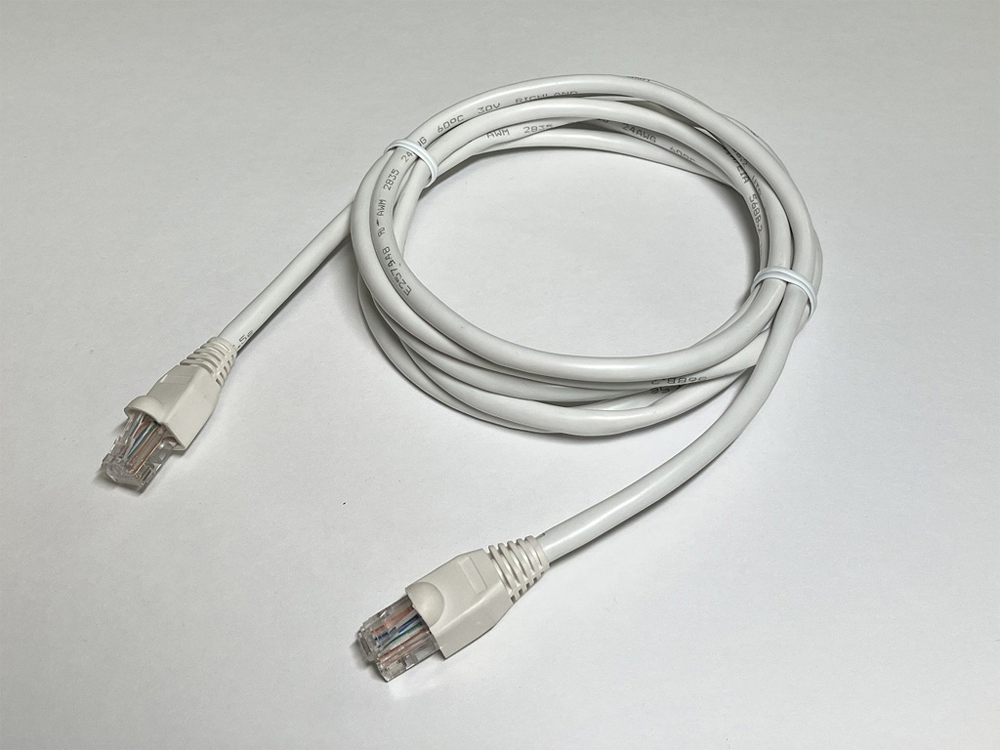

インターフェースが機器と一体になっているタイプです。RJ-45規格のLANケーブルをそのまま接続して利用できます。

【RJ-45規格】

スロット型インターフェース

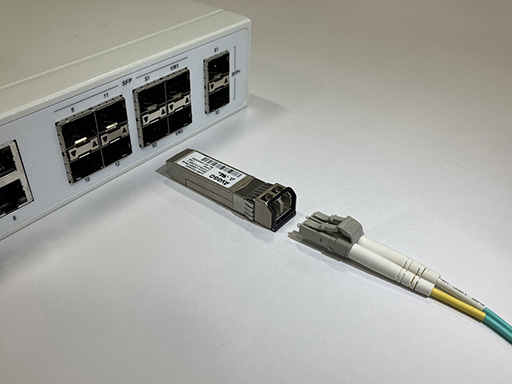

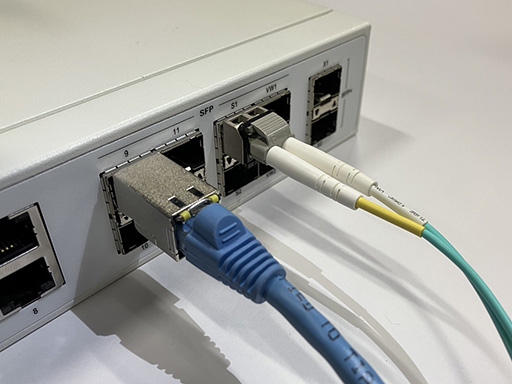

トランシーバ（またはモジュール）と呼ばれる装置をスロット内に装着して利用するタイプです。ユーザーの用途に応じてインターフェース規格を変えられるという利点がありますが、このままでは何もできないので、別途トランシーバを購入する必要があります。

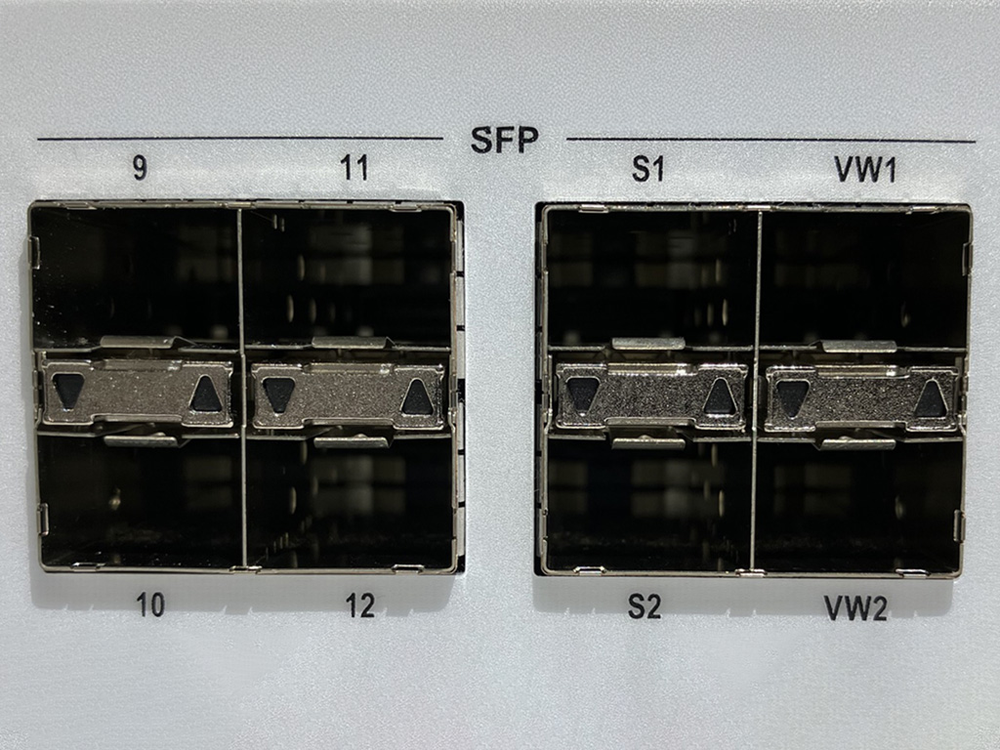

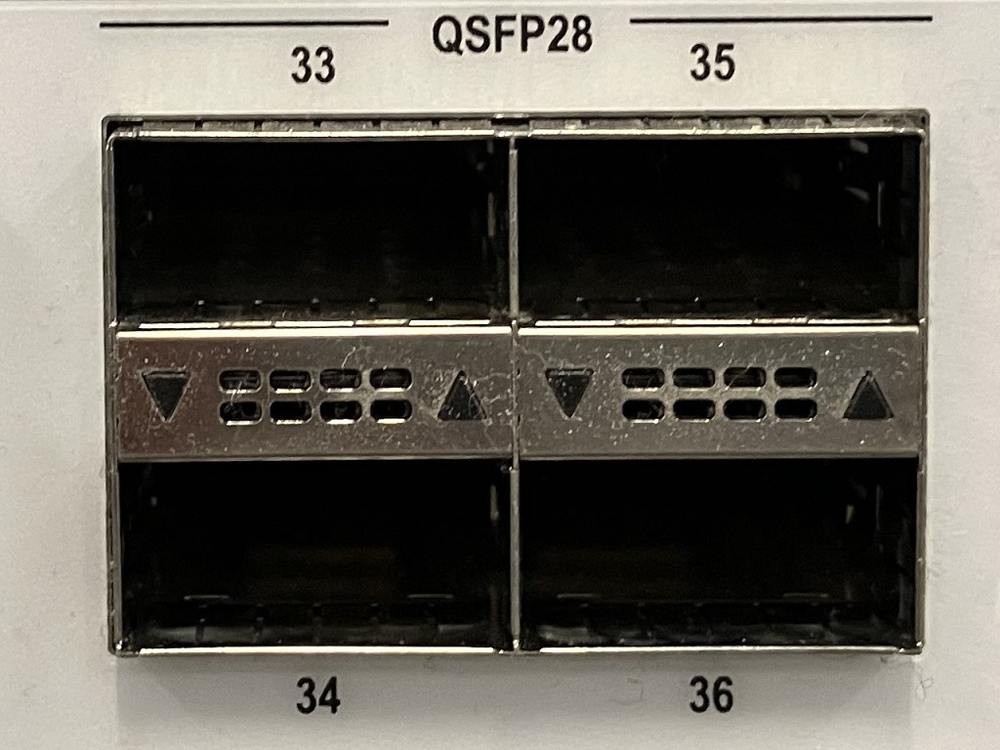

スロット規格の形状

現行のFortiGateでサポートされるスロット規格には、大きく分けて2種類あります。

トランシーバとケーブルの形状

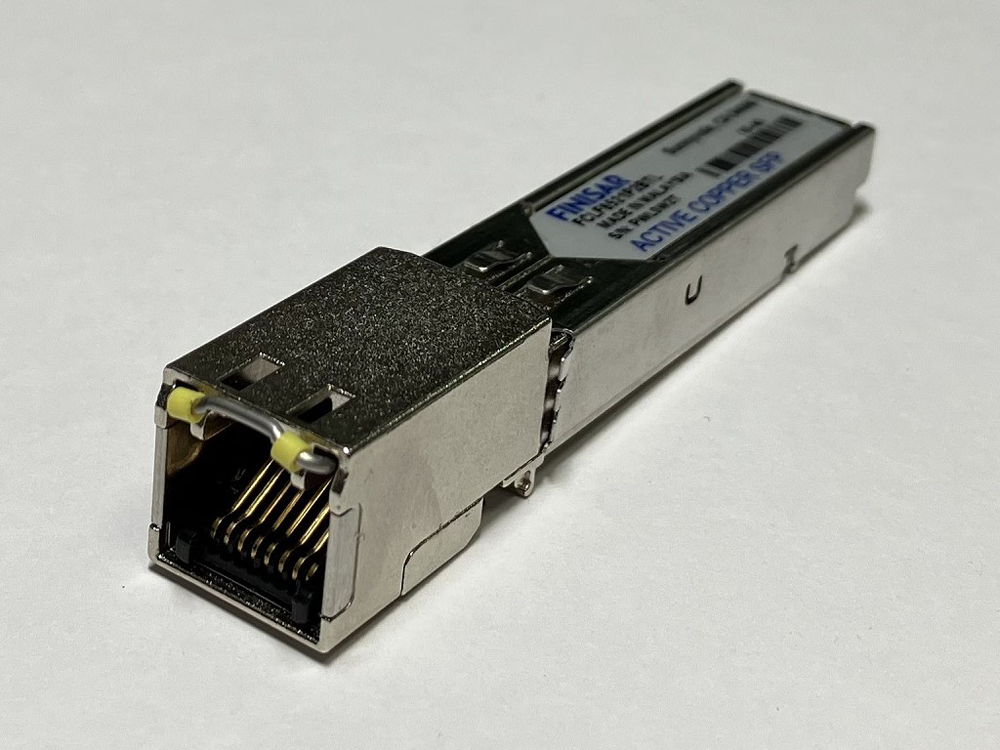

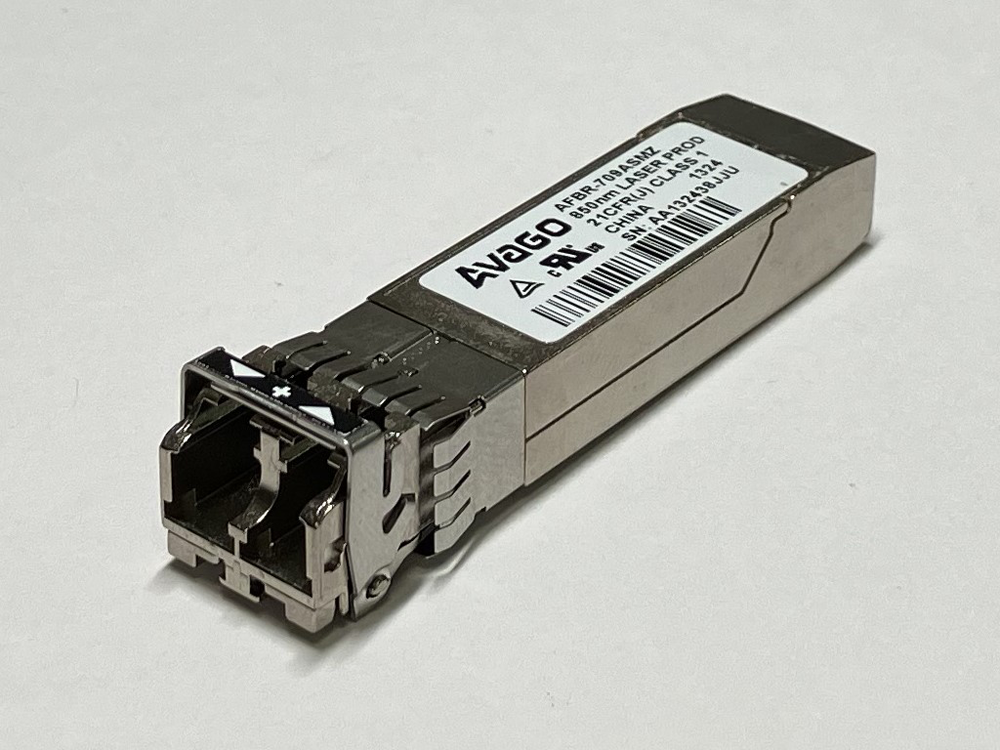

スロット型のインターフェースには、様々な種類のトランシーバを装着できます。主な種類を示します。

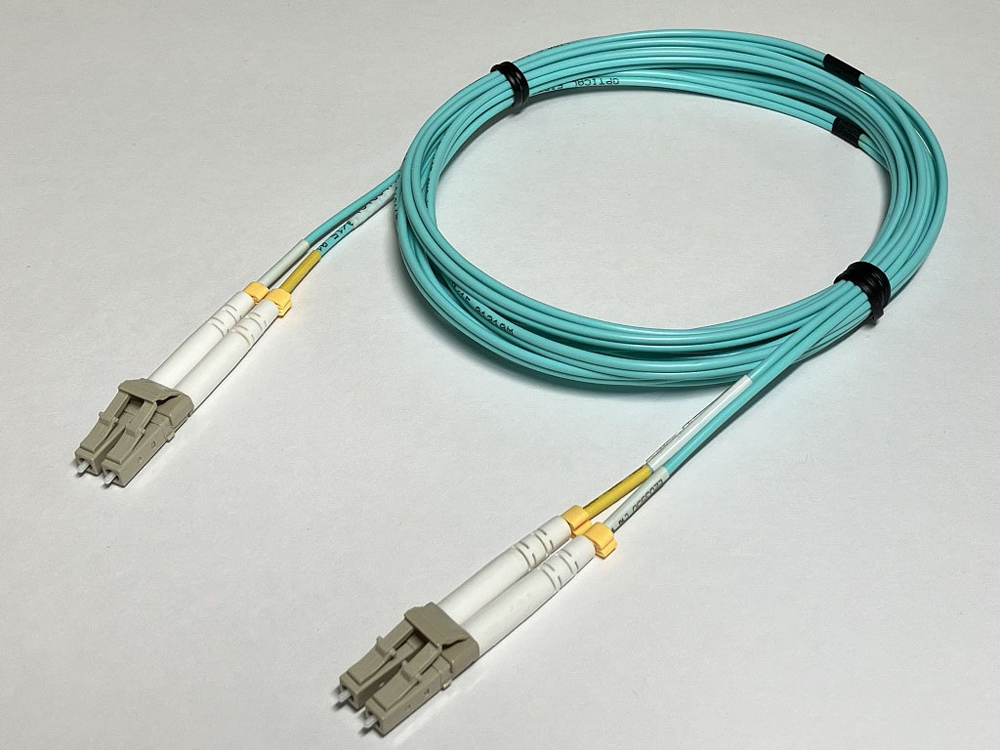

LC型/MPO型の光ファイバーケーブルには「シングルモード」と「マルチモード」があります。各モードにケーブルが対応していない場合、正常動作しない可能性があります。また、シングルモード/マルチモードの中にも、いくつかのケーブルタイプがあり、シングルモードにはOS1～OS2、マルチモードにはOM1～OM5があります。数字が大きくなるほど性能が高くなり、伝送距離が長くなります。シングルモードの場合はOS2を、マルチモードの場合はOM3以上を選択することをお奨めします。各伝送速度におけるケーブルの最大距離は次の通りです。

【光ファイバーケーブル規格】

この他、トランシーバとケーブルが一体となっている「ダイレクトアタッチケーブル（DACケーブル）」や、1つの高速なインターフェースのコネクタを4つに分岐（例えば40Gのポートを10G×4ポートに分岐）させる「ブレイクアウトケーブル」「ブレイクアウトダイレクトアタッチケーブル」も用意されています。詳しくは販売店に相談してください。

ベンダーロックと相性問題

ネットワーク機器を製造する一部のメーカーは、自社の純正トランシーバのみを使用できるように機器に「ベンダーロック」を設定しています。これにより、メーカー以外のトランシーバが機器上で動作しないように制限されます。
対向機器にベンダーロックがかけられている場合は、その機器で推奨される純正トランシーバを使用する必要があります。FortiGate自体には、ベンダーロックは設定されていないため、互換性のある他社製トランシーバも使用できます。ただし、完全な機能やパフォーマンスを保証するためには、実績のあるフォーティネットの純正トランシーバを使用することが推奨されています。

また、トランシーバの互換性や対向ネットワーク機器との相性問題を防ぐためにも、稼働前の事前検証が重要です。FortiGateの各機種のデータシートに、動作実績のあるトランシーバのリストが公開されていますので、参考にしてください。

スロット規格と対応イーサネット規格

FortiGateでサポートされる代表的なスロット規格とイーサネット規格です。インターフェースの規格により、通信の伝送速度や最大距離が異なります。さらに詳細な性能については各モデルのデータシートを確認してください。

【SFP規格】

SFP規格には下位互換性があり、上位規格のスロットであれば、下位規格のトランシーバを装着して使うことができます。ただし、トランシーバ自身の性能を越える速度は出せませんので、注意してください。トランシーバによっては、FortiGate側でインターフェース速度の設定変更が必要です。

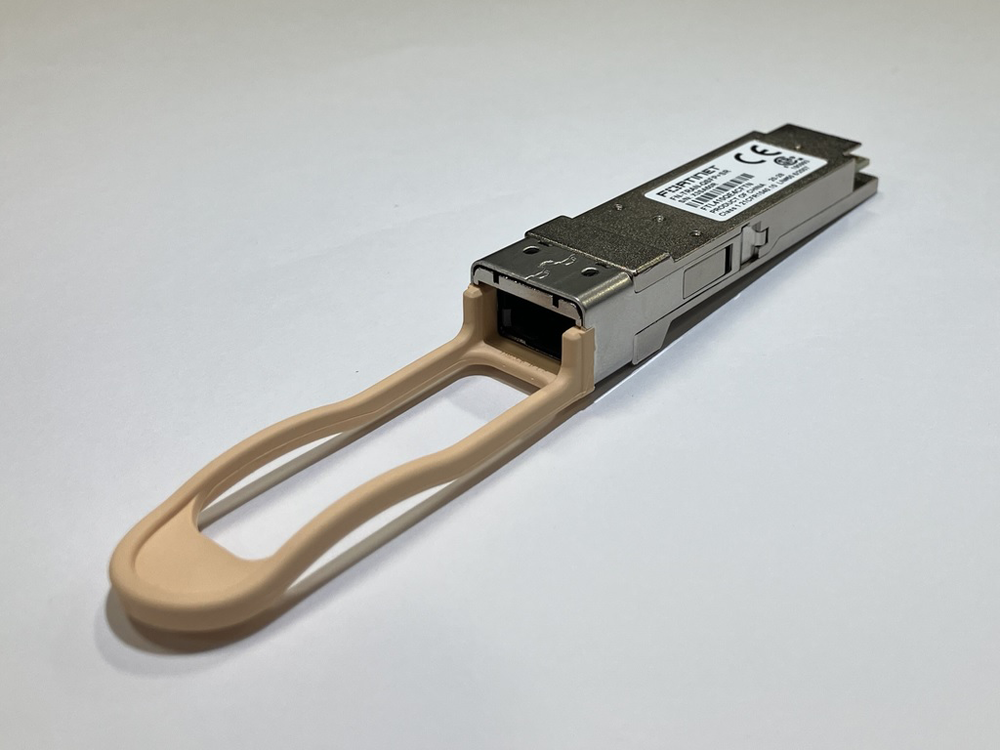

【QSFP規格】

QSFP規格にも下位互換性があります。上位規格のスロットであれば、下位規格のトランシーバを装着して使うことができます。SFPと同様に、トランシーバ自身の性能を越える速度は出せませんので、注意してください。トランシーバによっては、FortiGate側でインターフェース速度の設定変更が必要です。

---
