~FortiAuthenticator 技術ブログ~
【第2回】FortiToken連携による自動割当て方法

技術ブログ

今回はFortiAuthenticatorによるFortiTokenの自動割当ての設定方法について、当ブログにて解説させて頂きます。
尚、FortiAuthenticatorとFortiTokenの製品概要については、“【第1回】FortiToken連携”をご覧ください。

目次

1. 環境構成

2. ADサーバーのユーザー構成

3. LDAPサーバー連携設定

4. ユーザー連携によるFortiTokeの自動割当てと解除の確認

5. ユーザー連携ログの確認

6. FortiToken Mobile使用時の便利機能

7. まとめ

OUとセキュリティーグループの使い分け

ADサーバーのユーザーについては、以下の構成としています。

• 組織単位（OU）＝TokenUsers ： ユーザーの登録先 （全7ユーザー）
• セキュリティーグループ（CN）＝FortiTokenGroup ： FortiTokenの割当てを行うユーザーの所属先

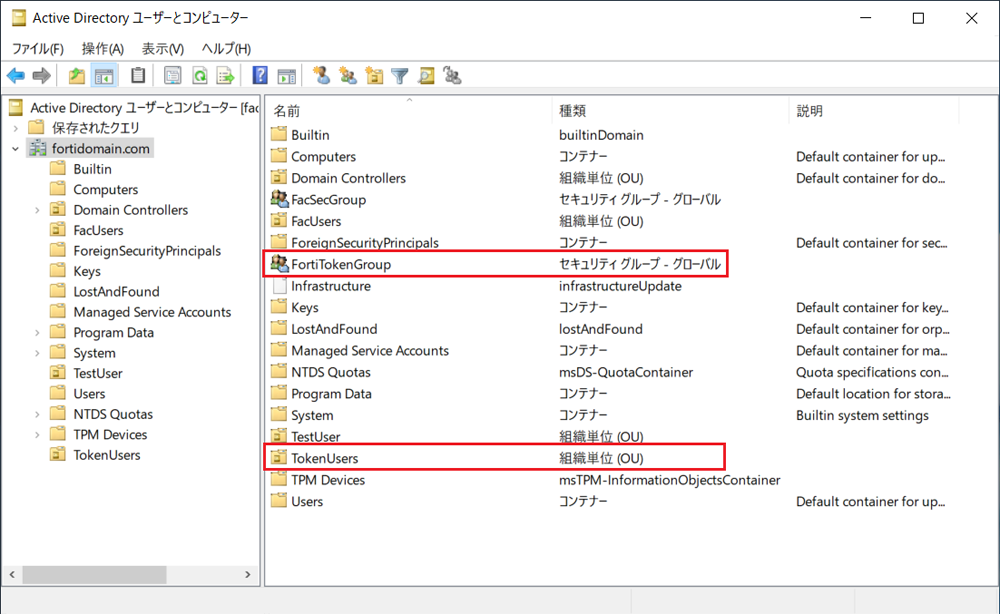

ADサーバーユーザー構成

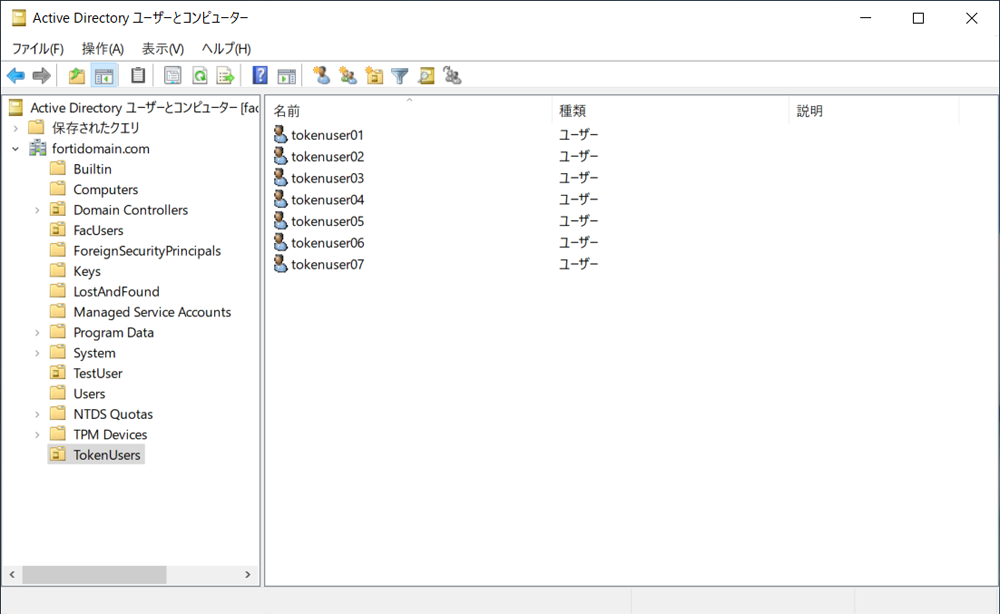

組織単位（OU）＝TokenUsersの登録ユーザー

セキュリティーグループ（CN）＝FortiTokenGroupの所属ユーザー

FortiTokenGroupとFortiAuthenticatorの連携、およびFortiTokenの自動割当てと解除方法について以下解説します。

LDAPサーバーの登録

FortiAuthenticatorに、連携するLDAPサーバーの登録を行います。
[Authentication] > [Remote Auth. Servers] > [LDAP]

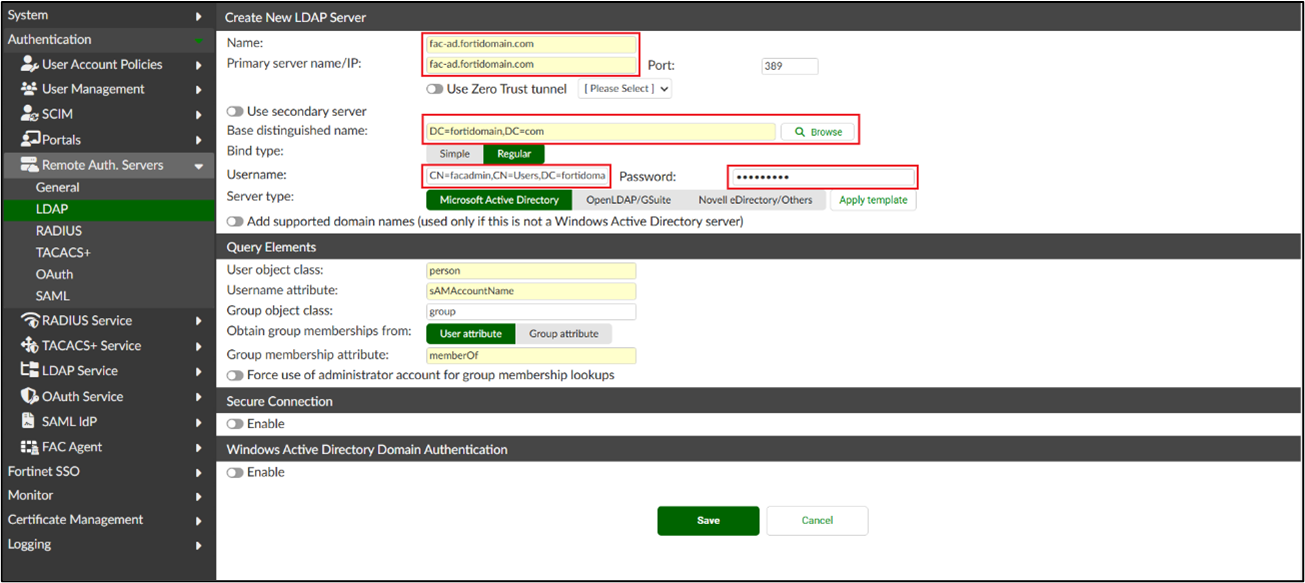

LDAPサーバーの登録

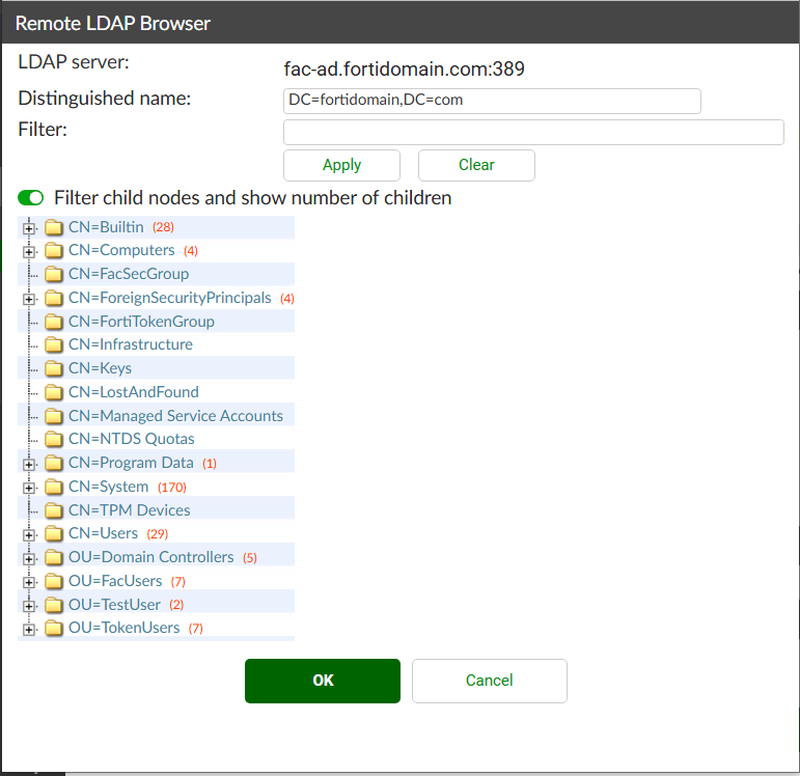

[Browse]ボタンを押下して、設定した値にてBase distinguished name（以下、BaseDNと記載）配下のディレクトリー構造が表示されるか確認してください。

BaseDN配下のディレクトリー表示

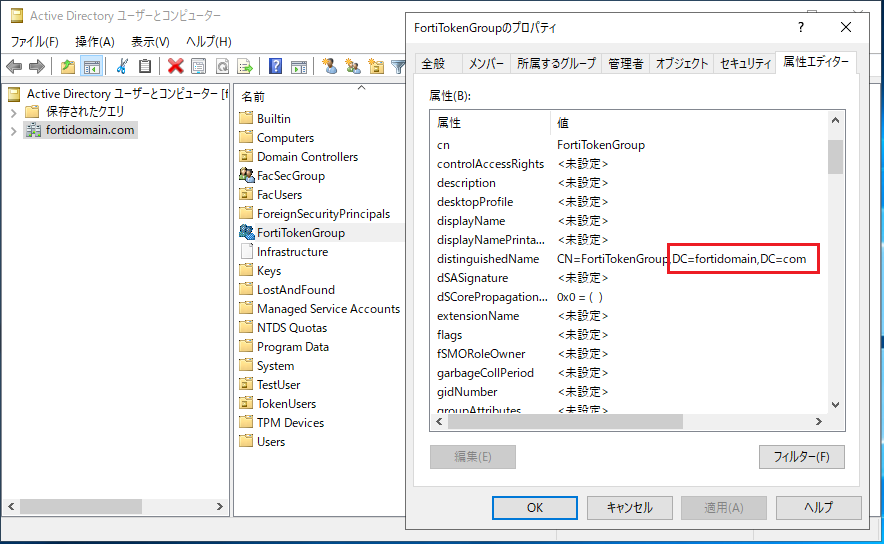

distinguishedName属性確認画面

LDAPサーバー登録完了

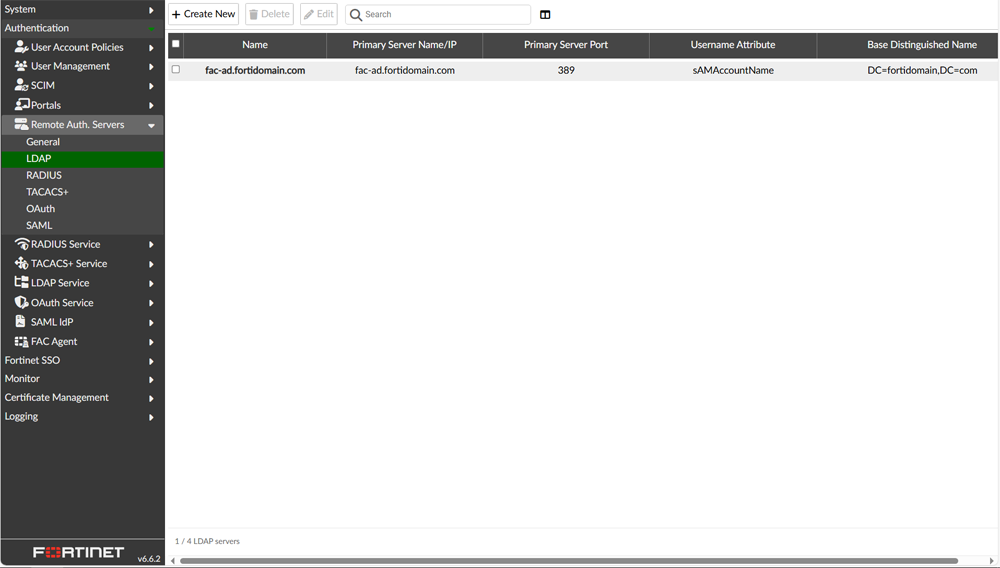

LDAPサーバー登録一覧

ユーザー連携ルールの登録

ADサーバーと連携するユーザールールの登録を行います。
FortiAuthenticatorでは、当ユーザールール設定に基づいて連携処理が行われます。連携したユーザーは、[Remote Users]として、インポートされ管理されます。よって、当ルールでは、シンクロナイズドする間隔[Sync every]も併せて設定を行う必要があります。
[Authentication] > [User Management] > [Remote User Sync Rule] > [LDAP]

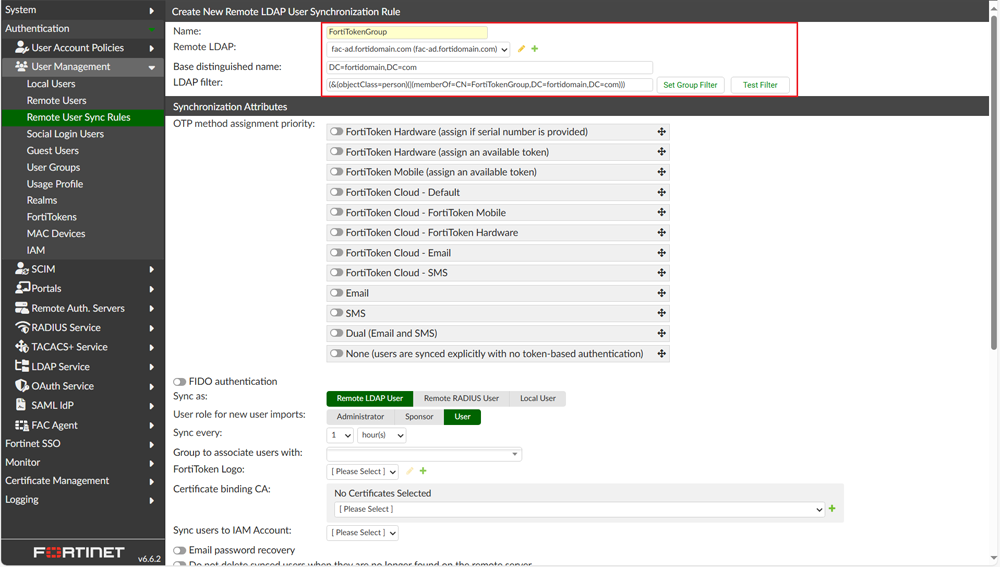

ユーザー連携ルールの登録

• Remote LDAP ： 上記で登録したLDAPサーバーを選択してください。
• Base distinguished name ： LDAPサーバーを選択すると自動表示されます。
• LDAP Filter ： セキュリティーグループ（CN）＝FortiTokenGroupの所属ユーザーを連携（インポート）するため、Filterで“FortiTokenGroup”を指定します。

LDAP Filterを設定後、[Set Group Filter]を押下します。表示される[Set Group Filter]画面にて、対象のGroupが表示される事を確認して[Use Filter]を押下します。Filter設定に誤りがある場合は、対象のGroupは表示されないため、設定の見直しを行います。

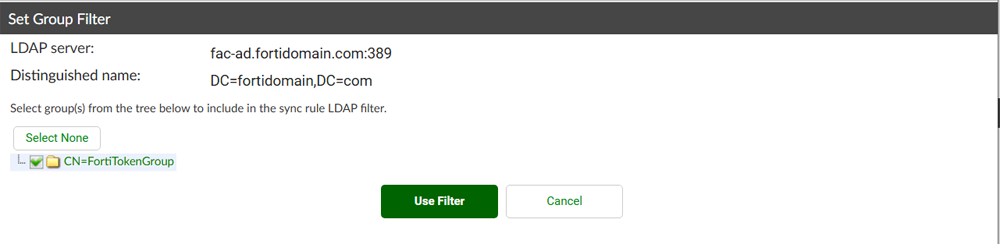

Group Filter確認画面

[Set Group Filter]画面にて、対象のGroupが表示される事を確認した後、[Test Filter]を押下します。対象のGroupに所属するユーザーが表示される事を確認して[Use Filter]を押下します。Filter設定に誤りがある場合は、対象のGroupに所属するユーザーが表示されないため、設定の見直しを行います。

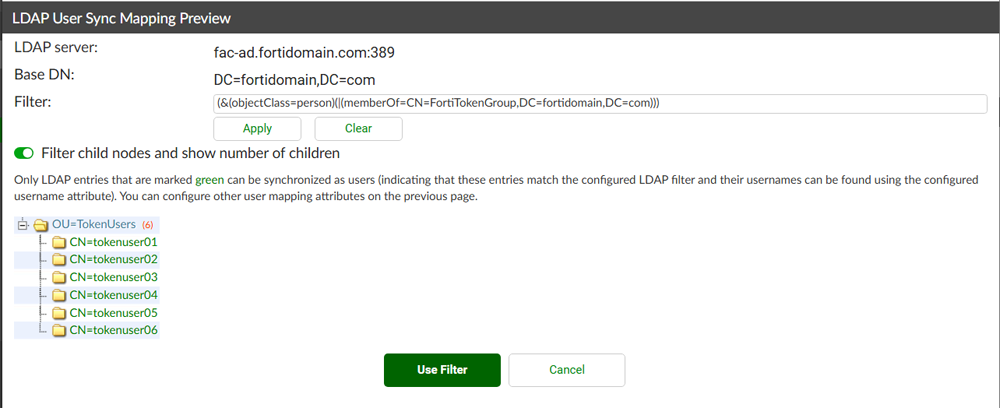

Test Filter確認画面

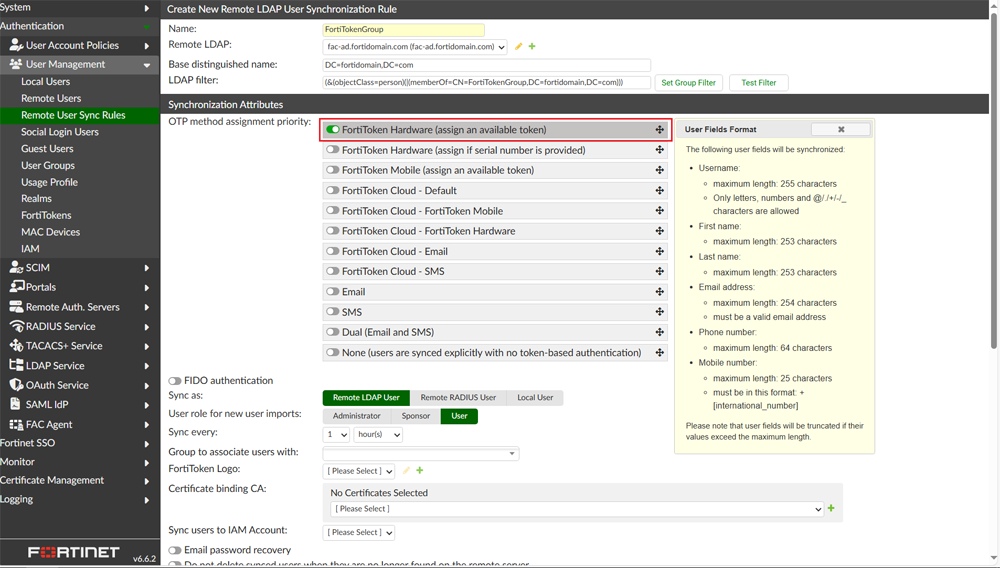

FortiTokenの自動割当てを[ON]にします。今回はFortiToken 200Bを使用しているため[FortiToken Hardware (assign an available token)]を使用しました。他にも使用するTokenに合わせた設定が可能となっています。尚、ドラッグ＆ドロップする事で、割当ての優先順位を入れ替える事もできます。

シンクロナイズド属性設定画面

ユーザー連携ルール登録完了

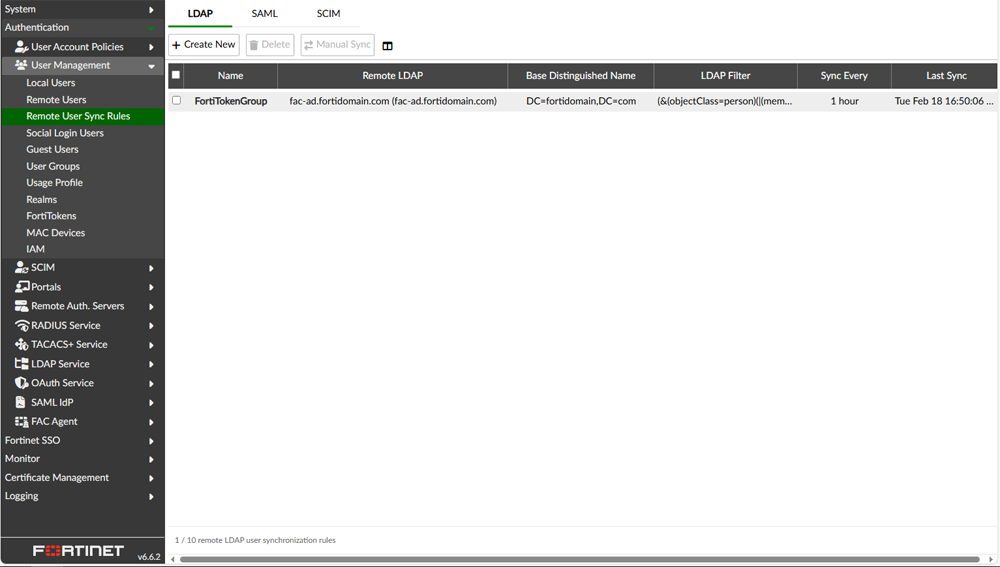

ユーザー連携ルール一覧画面

ユーザー連携とFortiTokenの自動割当て

ユーザー連携ルールに従って、ADサーバーからFortiAuthenticatorにユーザーのインポートが行われます。インポートされたユーザーは、[Remote Users]として管理されます。また、[Remote Users]に新規でインポートされるユーザーには、FortiTokenの自動割当ても同時に行われます。

FortiTokenGroupには6名のユーザーが所属しています。

• 所属ユーザー：tokenuser01 ～ tokenuser06

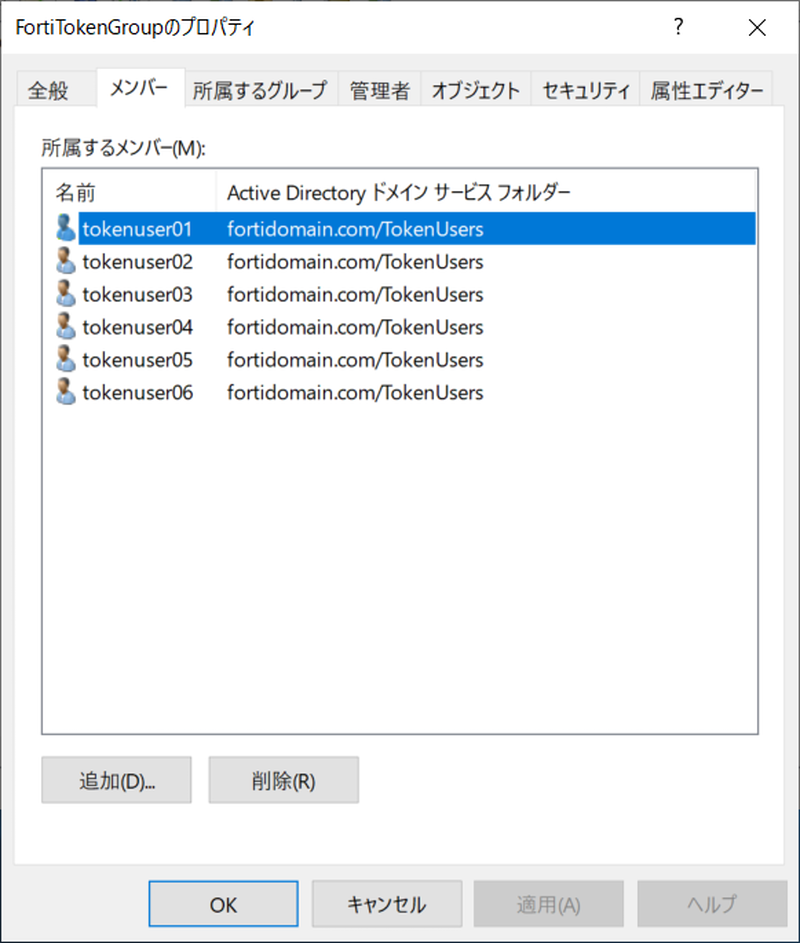

セキュリティーグループ（CN）＝FortiTokenGroupの所属ユーザー

FortiTokenGroupに所属する6名のユーザーがインポートされ、FortiTokenが自動割当てされました。
[Authentication] > [User Management] > [Remote Users]

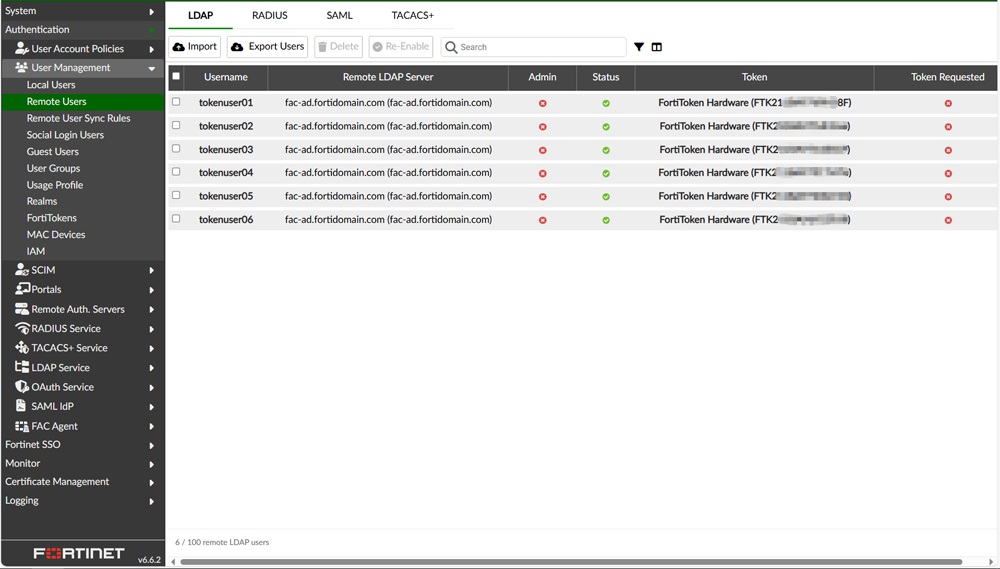

インポートされたユーザーと自動割当てされたFortiTokenの一覧画面

ユーザーの詳細画面を確認すると、[One-Time Password (OTP) authentication]がONとなり、FortiTokenが自動割当てされている事を確認できます。

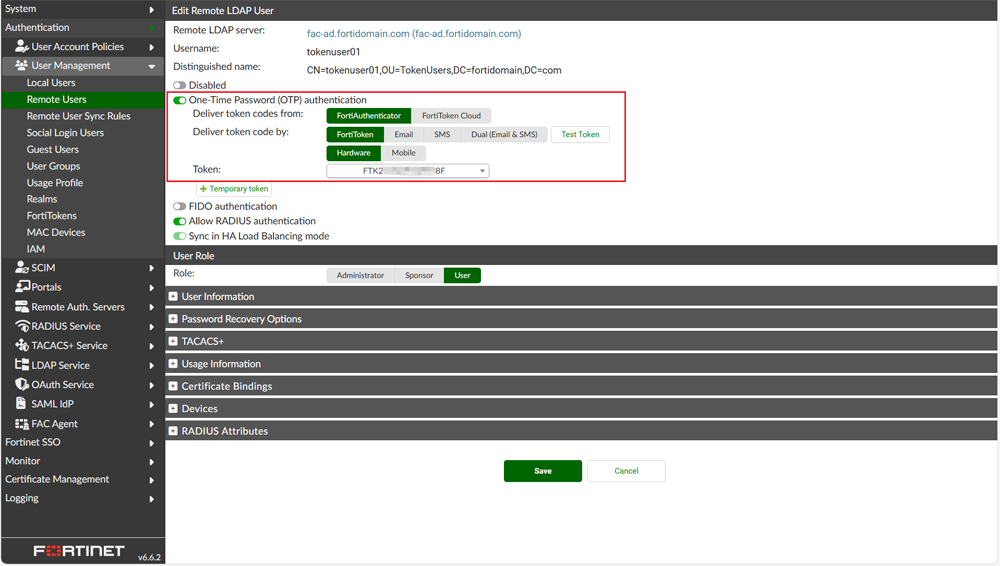

インポートされたユーザーの詳細画面

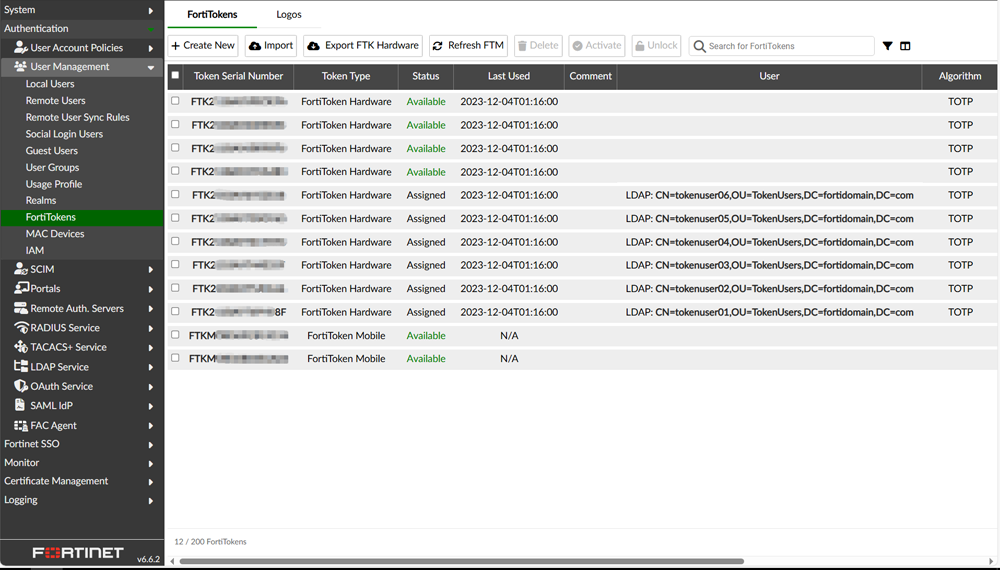

FortiTokenの一覧画面でも割当て先のユーザーを確認する事ができます。
[Authentication] > [User Management] > [FortiTokens]

FortiToken一覧画面

ユーザー追加時の連携とFortiTokenの自動割当て

FortiTokenGroupへ所属ユーザーを追加した場合、連携時に追加ユーザーが[Remote Users]にインポートされ、且つFortiTokenの自動割当ても同時に行われます。

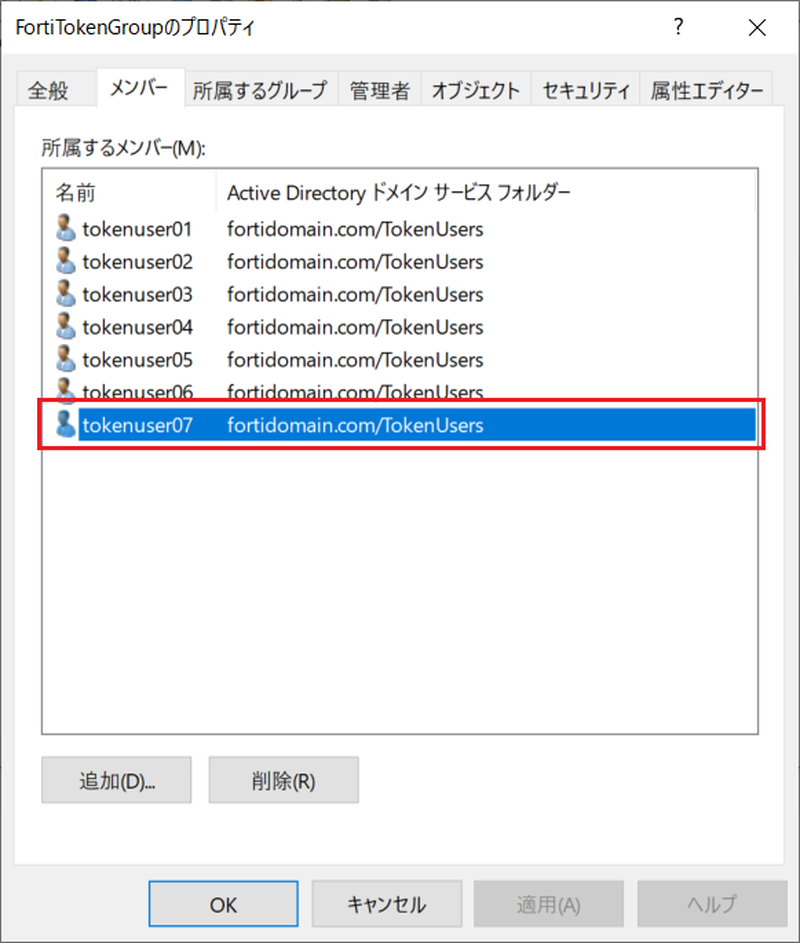

FortiTokenGroupに1名追加され、7名のユーザーが所属しています。

• 追加ユーザー：tokenuser07

セキュリティーグループ（CN）＝FortiTokenGroupの所属ユーザー

FortiTokenGroupに追加されたユーザー1名がインポートされ、FortiTokenが自動割当てされました。
[Authentication] > [User Management] > [Remote Users]

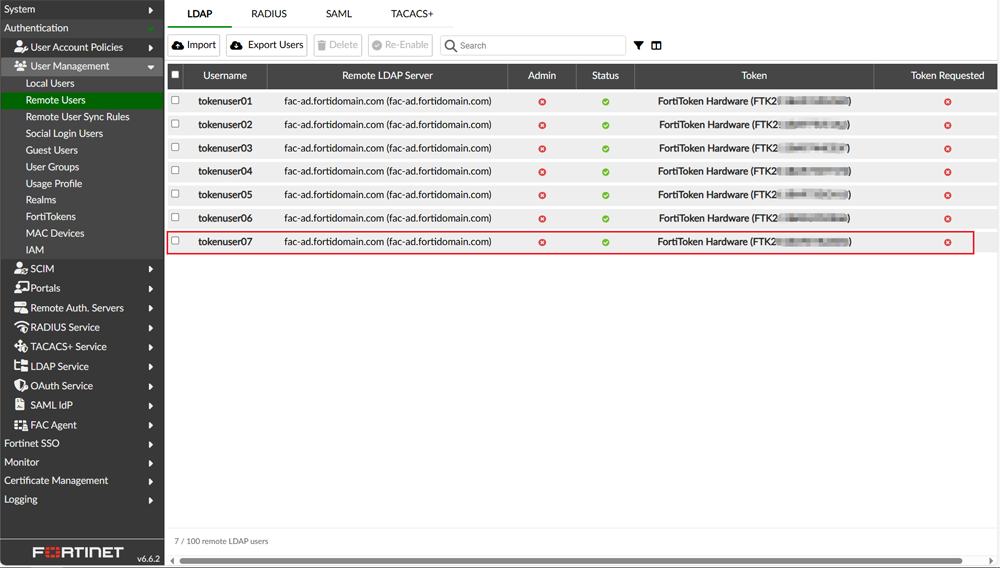

追加ユーザーと自動割当てされたFortiTokenの一覧画面

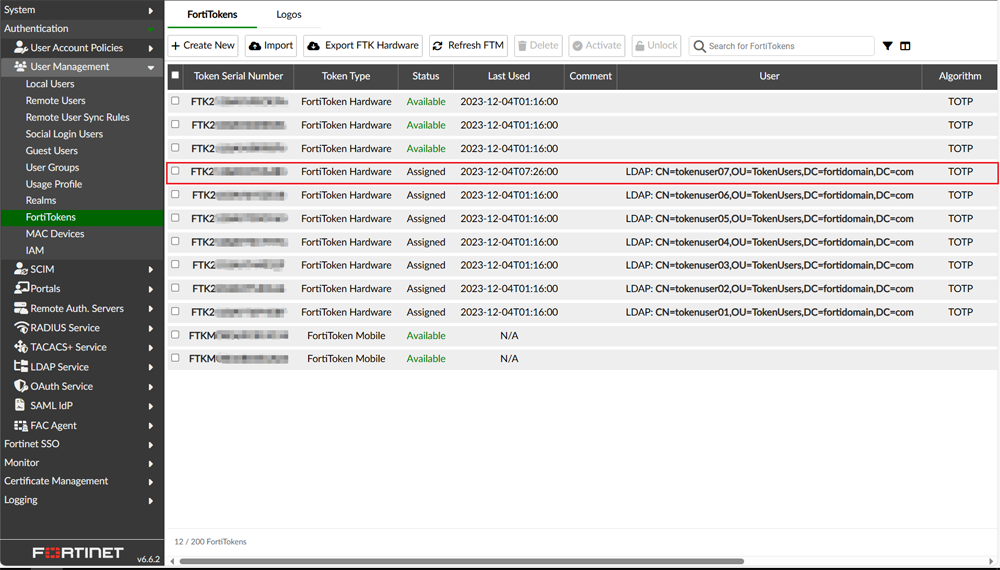

FortiTokenの一覧画面でも追加されたユーザーへの割当てを確認する事ができます。
[Authentication] > [User Management] > [FortiTokens]

FortiToken一覧画面

ユーザー削除時の連携とFortiTokenの自動割当て解除

FortiTokenGroupの所属ユーザーを削除した場合、連携時に対象ユーザーが[Remote Users]から削除され、且つ割当てられていたFortiTokenは自動で解除されます。

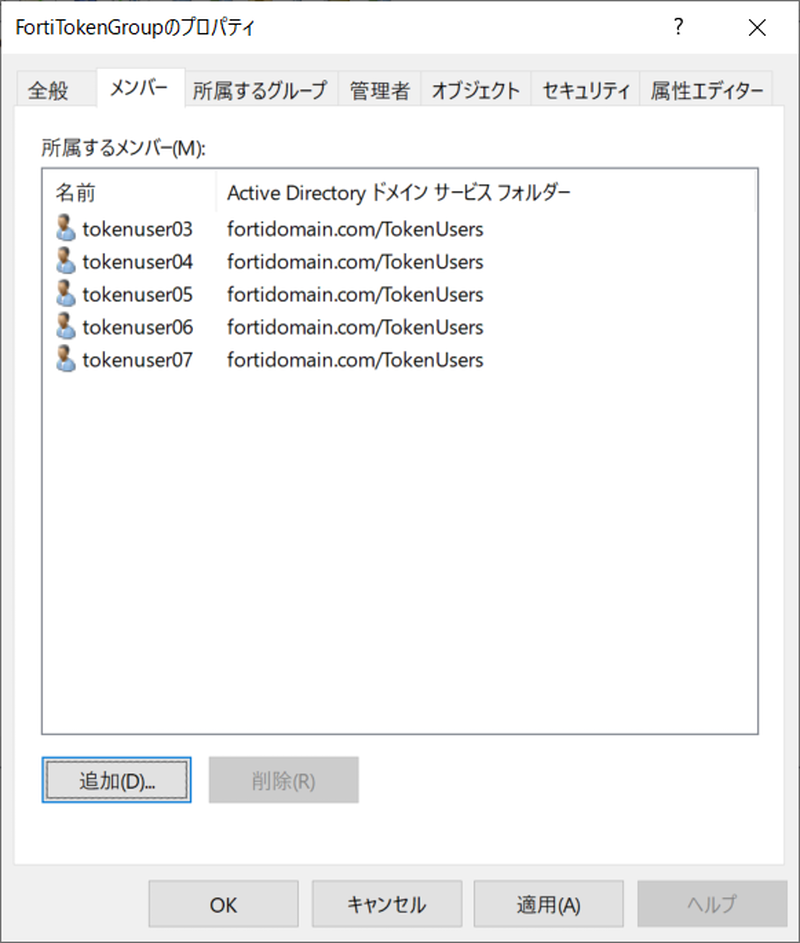

FortiTokenGroupから2名削除され、5名のユーザーが所属しています

• 削除ユーザー：tokenuser01、tokenuser02

セキュリティーグループ（CN）＝FortiTokenGroupの所属ユーザー

FortiTokenGroupから削除ユーザー2名が連携時に[Remote Users]から削除され、且つFortiTokenも自動で割当解除されました。
[Authentication] > [User Management] > [Remote Users]

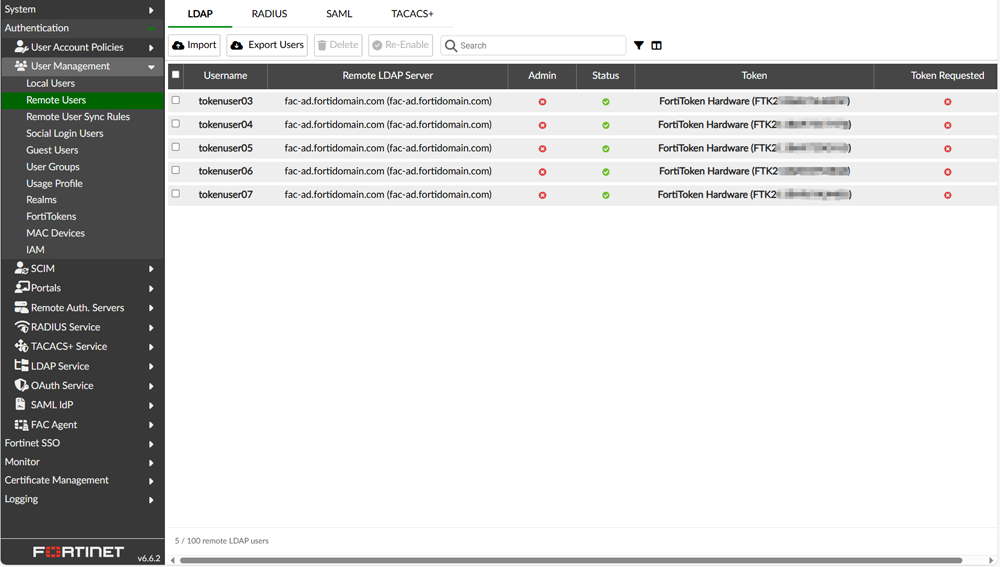

削除後されたユーザーを除いた一覧画面

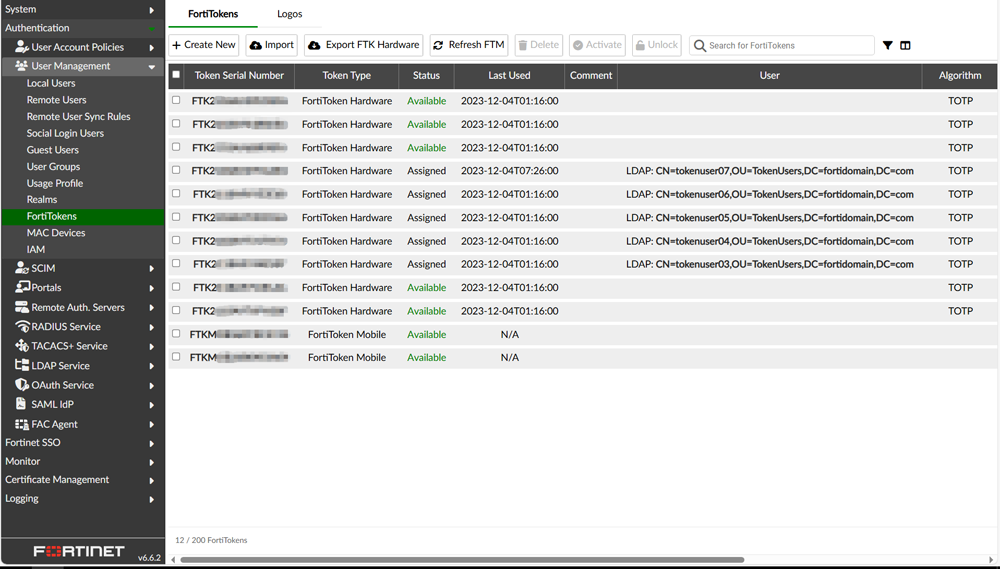

FortiTokenの一覧画面でも、ユーザー削除後に割当てが解除されている事を確認できます。
[Authentication] > [User Management] > [FortiTokens]

FortiToken一覧画面

ログの確認

ユーザー連携時のユーザー追加・FortiToken自動割当て・ユーザー削除等の動作状況を、それぞれログで確認する事が可能です。
[Logging] > [Log Access] > [Logs]

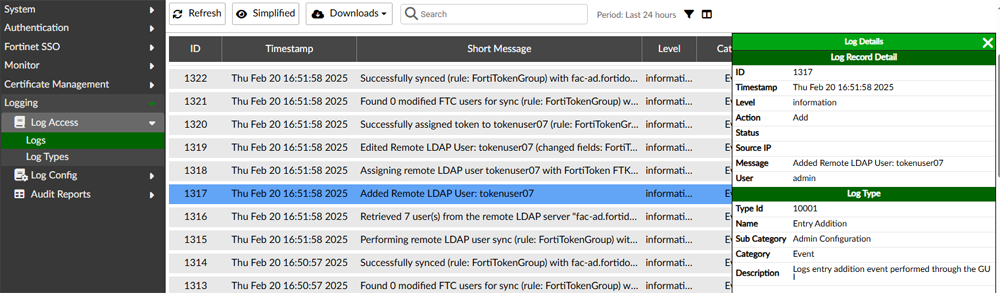

ユーザー追加時のログ

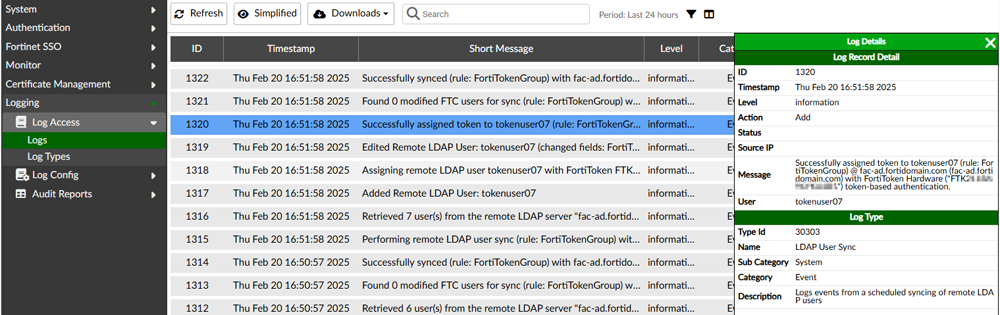

FortiToken自動割当て時のログ

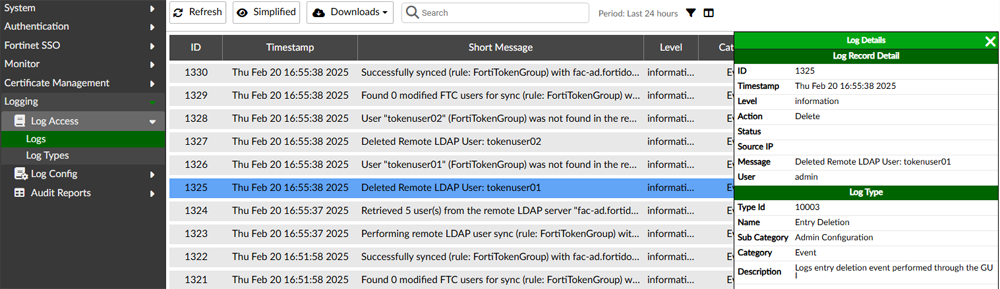

ユーザー削除時のログ

FortiToken Mobile割当て時のアクティベーション・メール送信

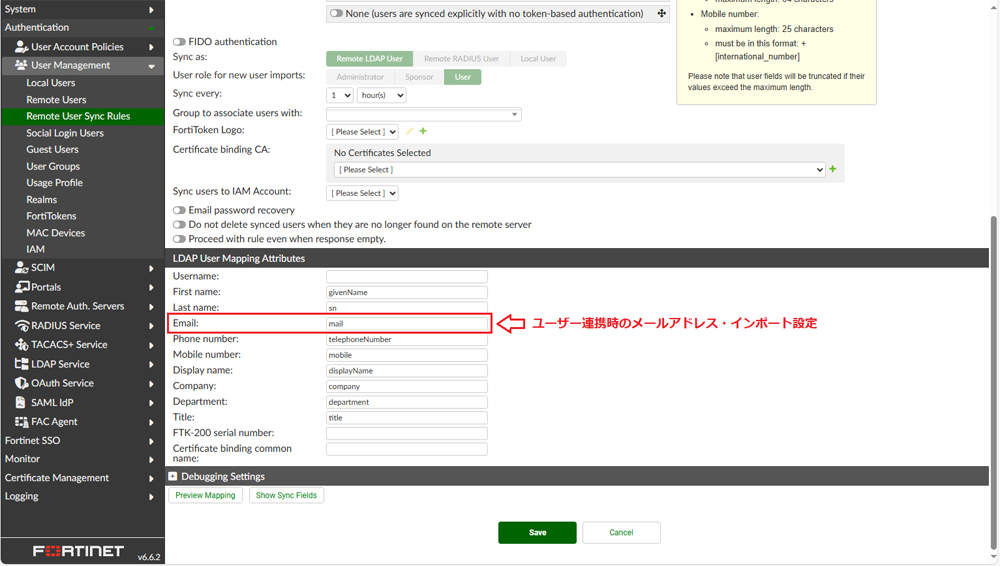

FortiToken Mobileの割当てが行われた際、アクティベーション用のメールを該当ユーザーに宛に自動送信する事が可能です。自動送信を行う場合は、ユーザー連携時にADサーバー上の当該ユーザーのメールアドレスを同時にインポートする事もでき、個別にメールアドレスを設定する必要も無いため、お勧めの運用方法となっております。以下では、メールアドレスのインポート方法も含めた設定をご紹介いたします。

先ずはメール送信用のSMTPサーバーの設定を行います。お使いの環境にあわせて設定を行ってください。設定後に[Test Connection]を押して、テストメールの送信・受信を確認します。
[System] > [Messaging] > [SMTP Servers]

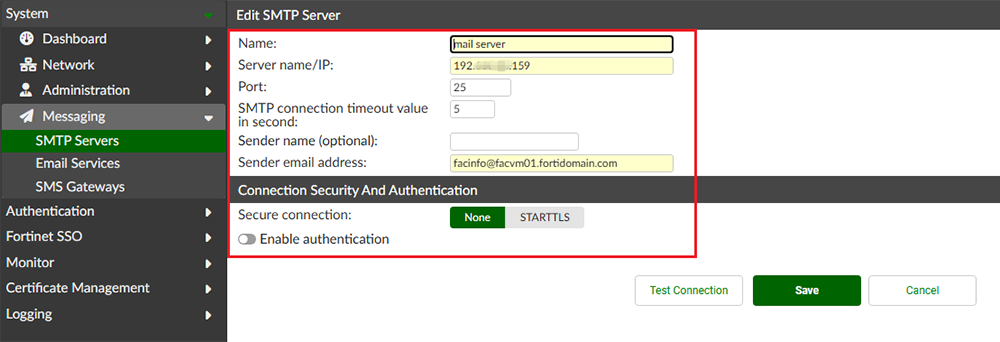

SMTPサーバー設定画面

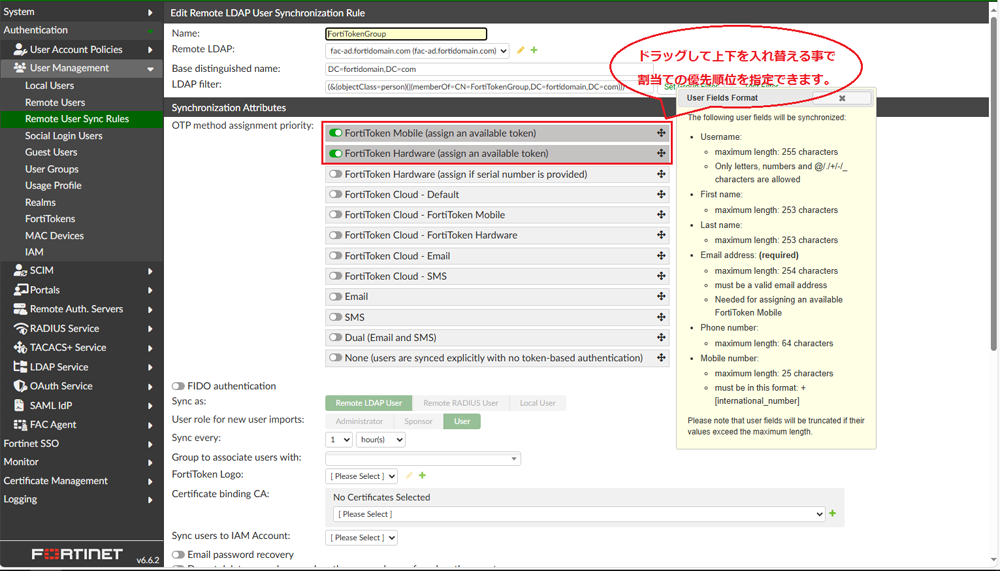

FortiToken Mobileの自動割当て設定を行います。[FortiToken Mobile (assign an available token)]をドラッグして上下を入替える事で、割当ての優順位も変更可能です。今回は先の設定にFortiToken Mobileの割当てを加える方式で行いました。
[Authentication] > [User Management] > [Remote User Sync Rule] > [LDAP]

ユーザー連携ルールの設定

FortiTokenGroupに所属するユーザーのインポートを行い、内２名がFortiToken Mobileに自動割当てされました。
[Authentication] > [User Management] > [Remote Users]

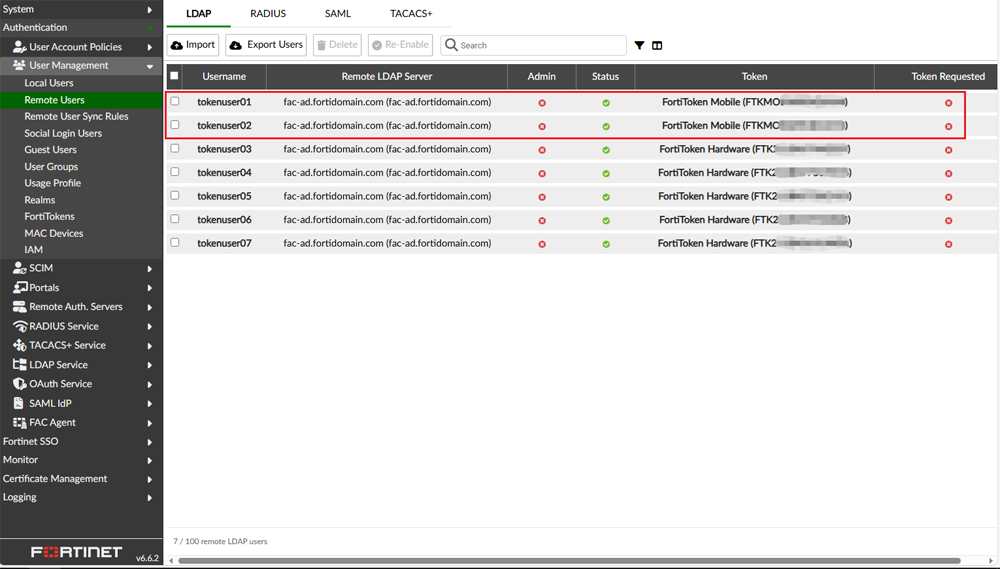

インポートされたユーザーと自動割当てされたFortiTokenの一覧画面

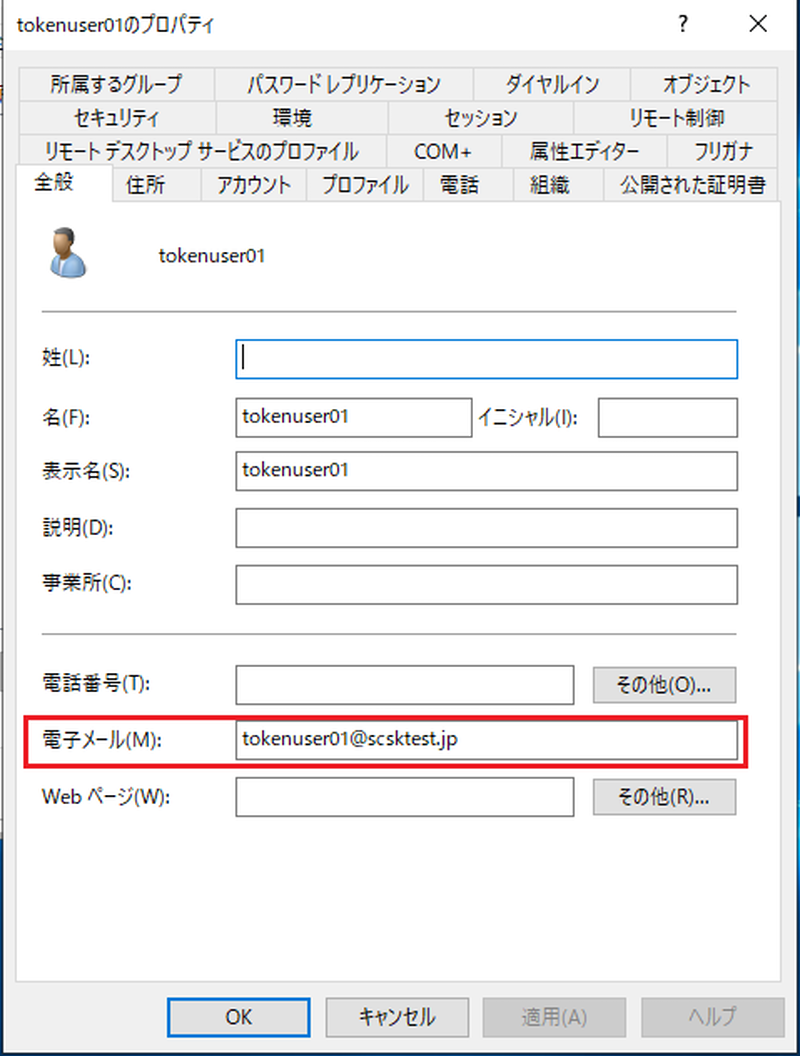

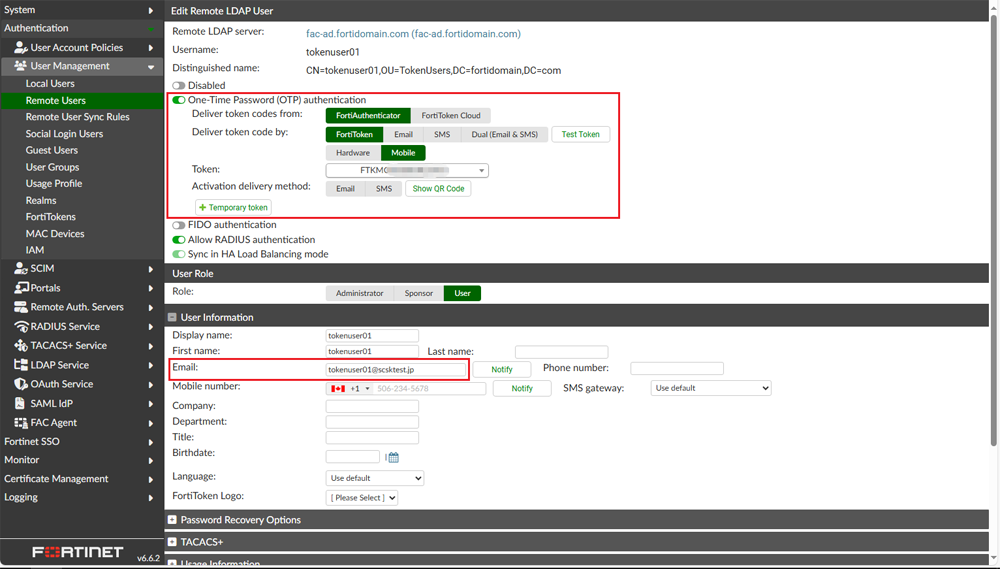

ユーザーの詳細画面を確認すると、[One-Time Password (OTP) authentication]がONとなり、FortiToken Mobileが自動割当てされている事を確認できます。また、メールアドレスも同時にインポートされています。

インポートされたユーザーの詳細画面

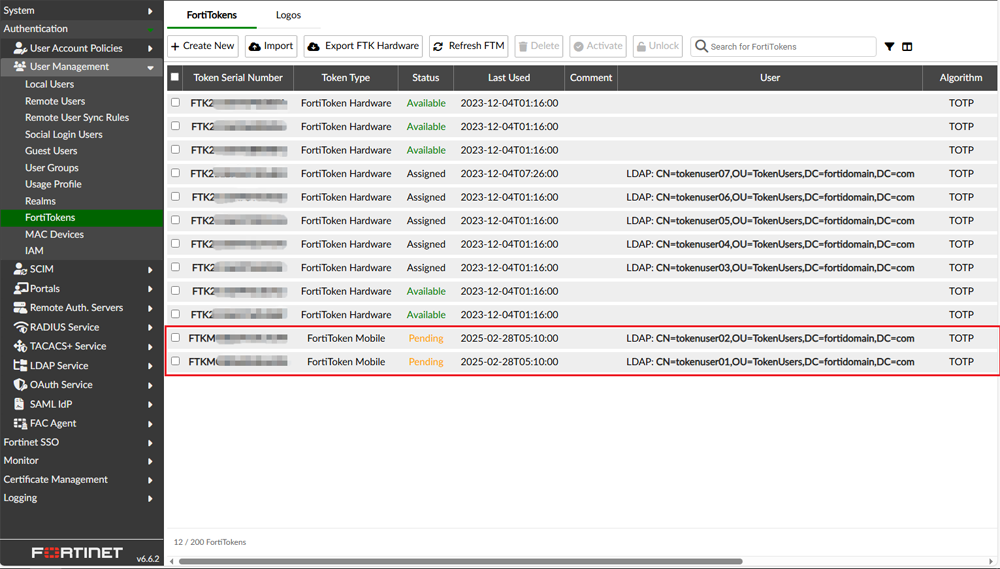

FortiTokenの一覧画面でも割当て先のユーザーを確認する事ができます。
[Authentication] > [User Management] > [FortiTokens]

FortiToken一覧画面

メールサーバーを確認すると、FortiToken Mobileが割当てられたユーザー宛に、アクティベーション用のメールが届ている事が確認できます。これら一連の連携処理によって、FortiToken Mobileのアクティベーション・メール送信まで自動化され、管理者の負担を軽減する事が可能となります。

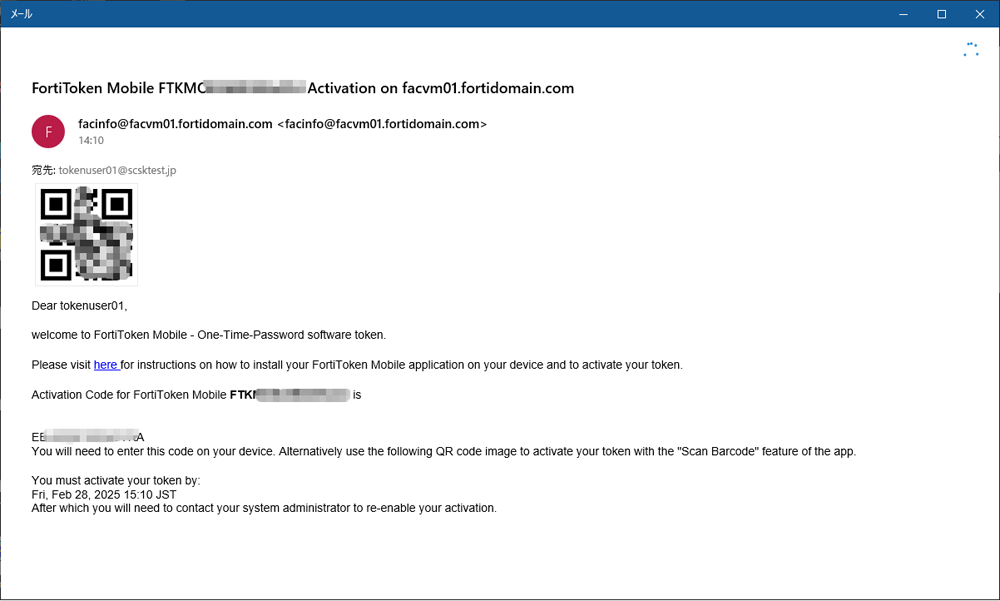

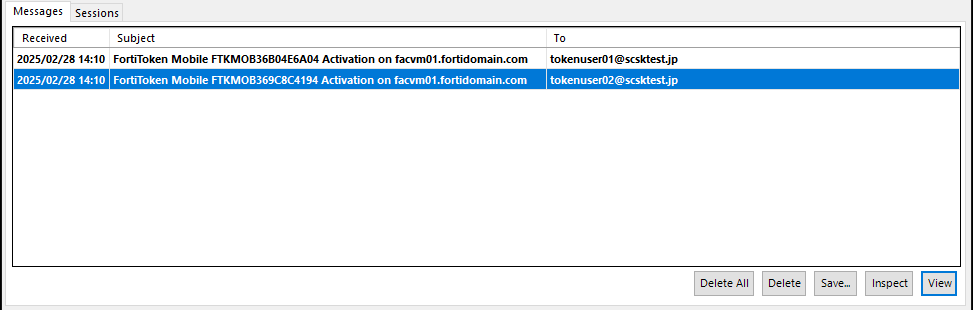

FortiToken Mobileアクティベーション・メール
