PicoCELA　広域・屋外への無線LANエリアを構築

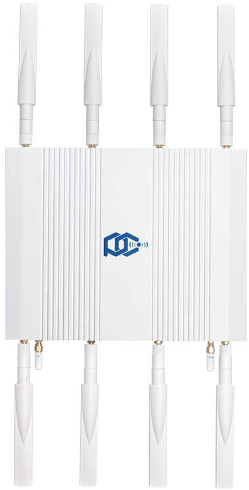

製品ラインナップ　屋内モデル

				屋内外両用

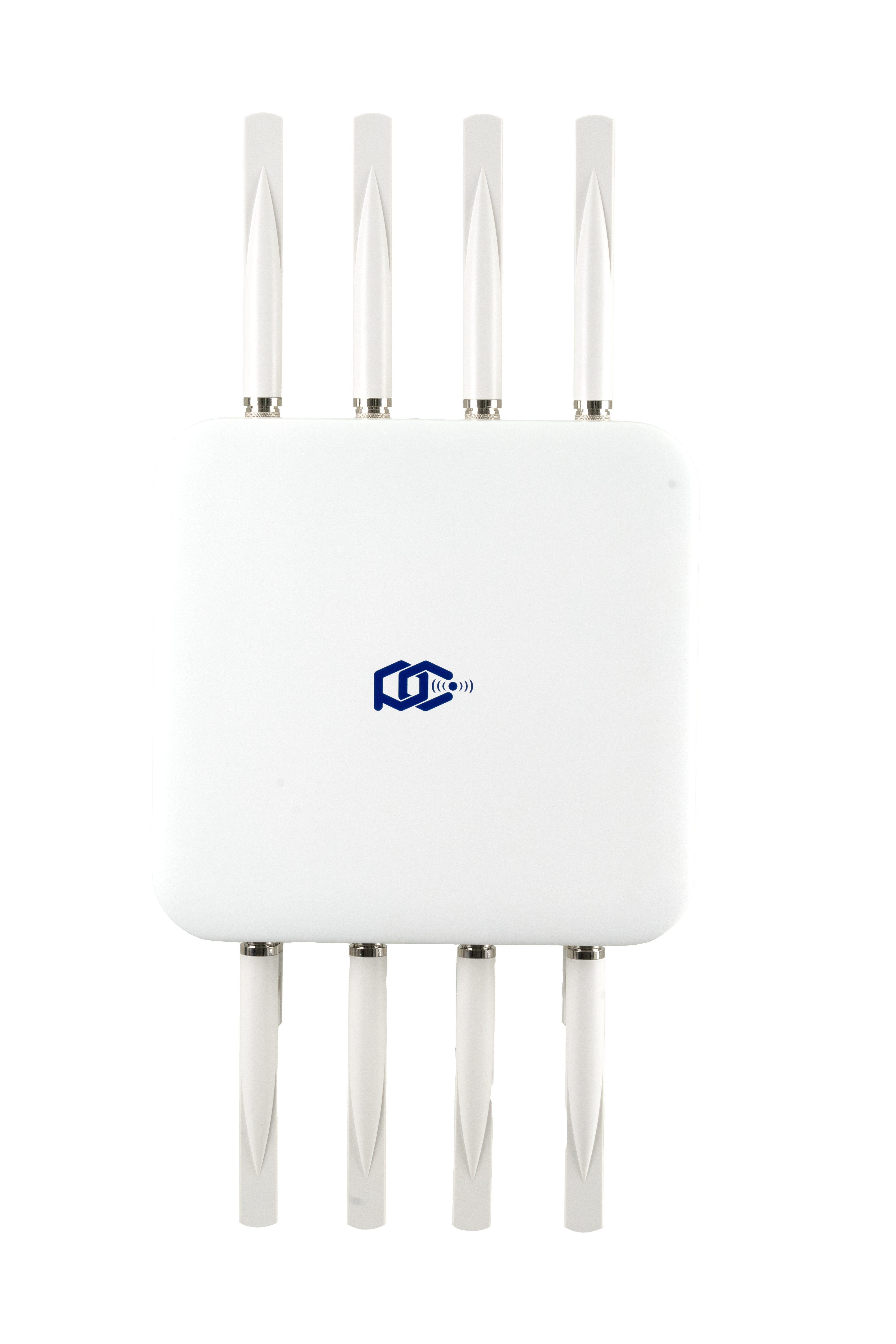

型番	PCWL-0501	PCWL-0500	PCWL-0530EｰID	PCWL-0530E
ACｱﾀﾞﾌﾟﾀｰ	別売	別売	同梱 屋内用	同梱 屋内用
PoE受電	〇	〇	〇	〇
本体サイズ　アンテナ込	214×347×44 (mm)	260 x 205 x 52mm	188.4 x 200 x 49(mm)	200×215.2×49(mm)
本体重量　アンテナ込	約1100g	約1700g	約802g	約846g
動作温度範囲	0～50℃	0～50℃	0～40℃	-20～50℃
防塵防水LV	ーーー	ーーー	ーーー	IP66相当
ホップ数（目安）	５～６ホップ	５～６ホップ	３ホップ	３ホップ
高速DFS	〇（専用ｱﾝﾃﾅ）	〇（専用ｱﾝﾃﾅ）	×	×
PicoManager®	1年バンドル	EOSLまでバンドル	バンドルなし ベース契約が必要	EOSLまでバンドル
無線認証 セキュリティ	Open, WPA/WPA2-Parsonal, WPA2-Personal, WPA/WPA2-Enterprise, WPA2-Enterprise, WPA3-Personal, WPA2/WPA3-Personal, WPA3-Enterprise, WPA2/WPA3-Enterprise, WPA3-Enterprise(192bit), OWE

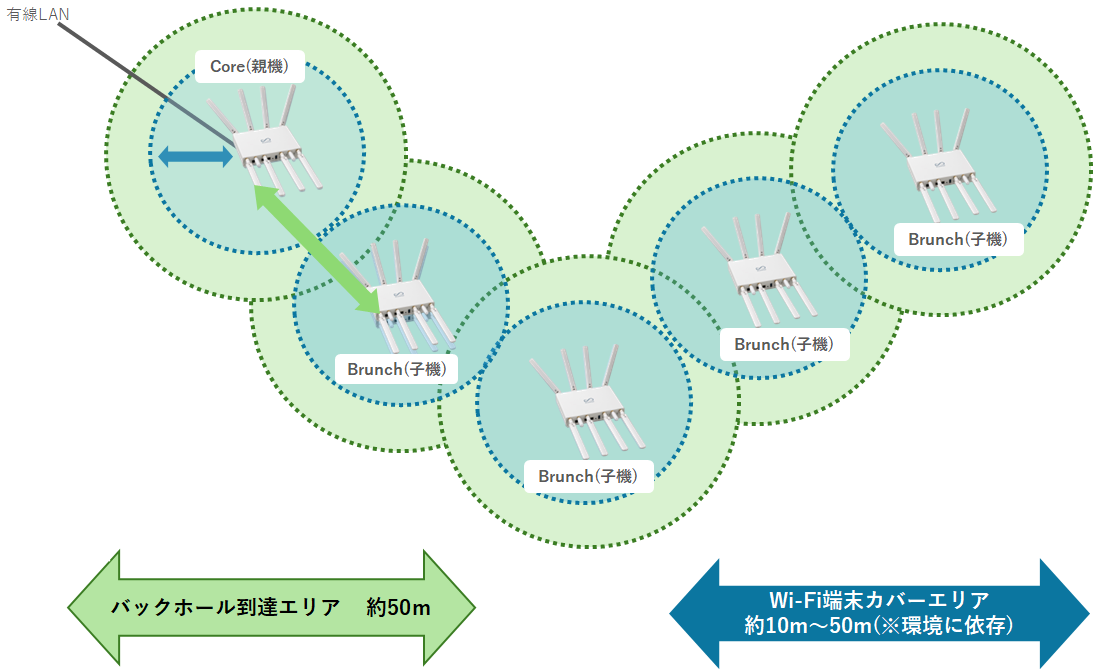

カバレッジイメージ　PCWL-0500・PCWL-0501

製品ラインナップ　屋外モデル

				屋内外両用

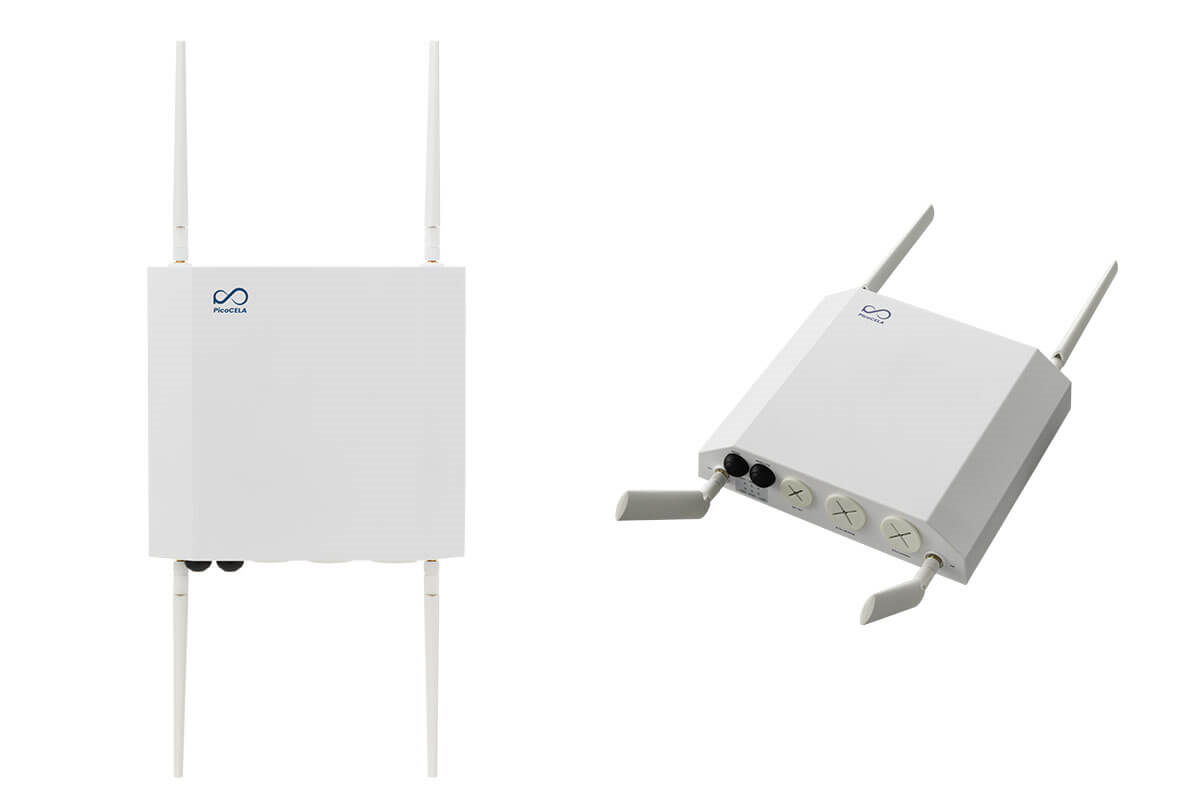

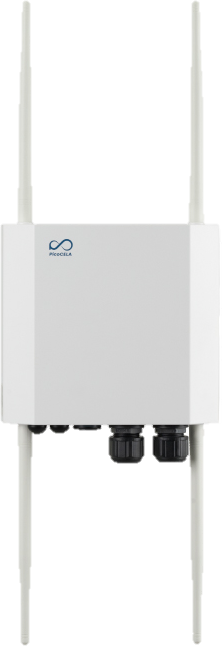

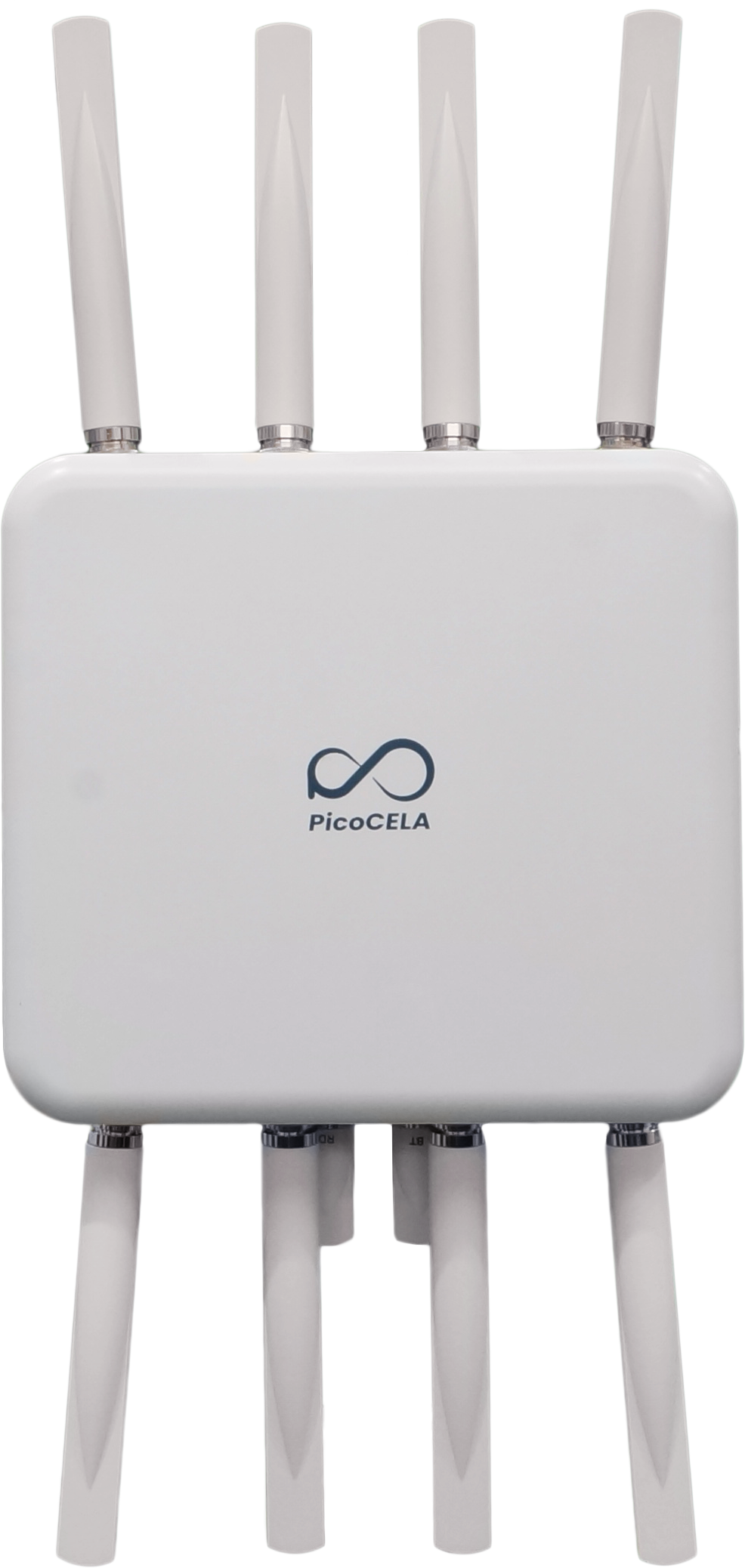

型番	PCWL-0511	PCWL-0510	PCWL-0530EｰOD	PCWL-0530E
ACｱﾀﾞﾌﾟﾀｰ	別売	別売	同梱 防水IP67対応	同梱 屋内用
PoE受電	〇	〇	〇	〇
本体サイズ　アンテナ込	272×590×83(mm)	304×294×82(mm)	200×215.2×49(mm)	200×215.2×49(mm)
本体重量　アンテナ込	約2857g	約3200g	約846g	約846g
動作温度範囲	-30～60℃	-30～60℃	-20～50℃	-20～50℃
防塵防水LV	IP67相当	IP67相当	IP66相当	IP66相当
塩害対策試験	JIS Z 2371:2015に準拠した 試験実施（塩水噴霧試験方法）	ISO9227に準拠した試験実施 （塩水噴霧試験方法）	ーーー	ーーー
ホップ数（目安）	５～６ホップ	５～６ホップ	３ホップ	３ホップ
高速DFS	〇（専用ｱﾝﾃﾅ）	〇（専用ｱﾝﾃﾅ）	×	×
PicoManager®	1年バンドル	EOSLまでバンドル	バンドルなし ベース契約が必要	EOSLまでバンドル
無線認証 セキュリティ	Open, WPA/WPA2-Parsonal, WPA2-Personal, WPA/WPA2-Enterprise, WPA2-Enterprise, WPA3-Personal, WPA2/WPA3-Personal, WPA3-Enterprise, WPA2/WPA3-Enterprise, WPA3-Enterprise(192bit), OWE

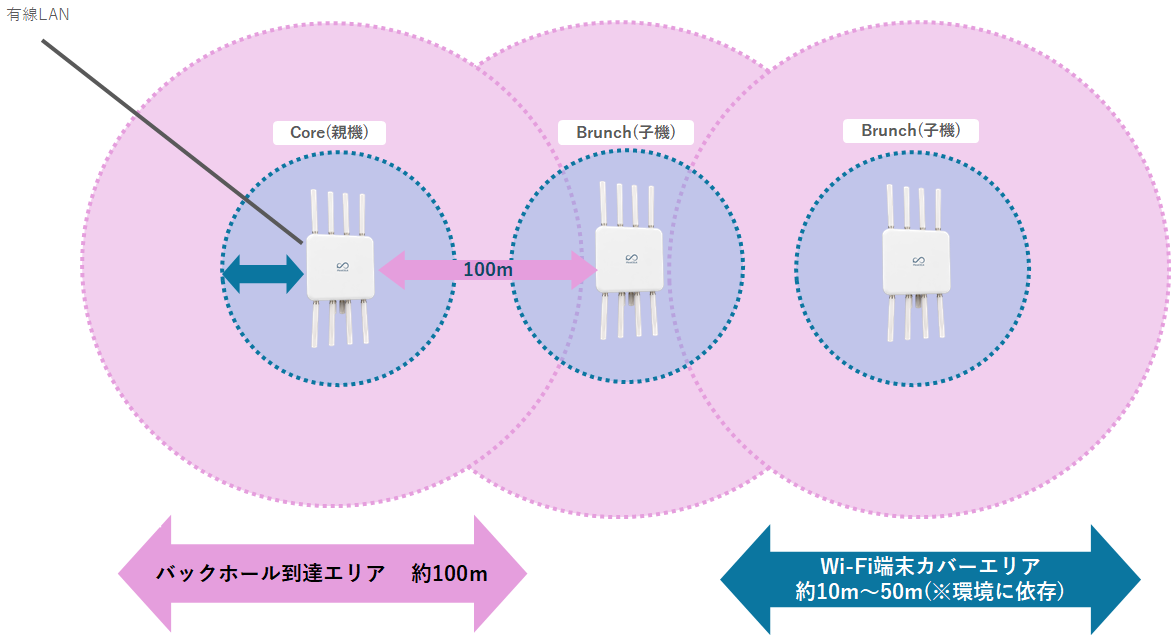

カバレッジイメージ　PCWL-0510・PCWL-0511

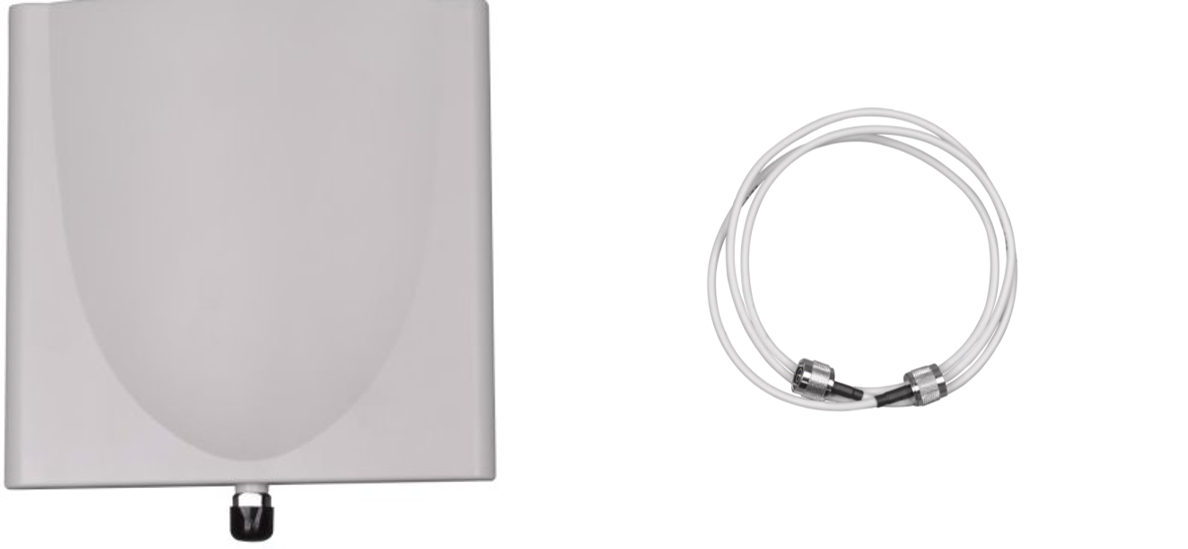

オプション：指向性アンテナ

指向性アンテナとは・・・
特定の方向に電波を集中して放射する、電波を効率的に送受信するアンテナ
標準アンテナ（無指向性オムニアンテナ）と比較し、長距離通信・カバレッジエリアを大幅に拡張できる
対応モデル：屋外モデル PCWL-0510・PCWL-0511

○ 標準アンテナ（無指向性アンテナ）

約100m

○ 指向性アンテナ

約1km

※伝送距離は参考値であり、実際の通信距離は障害物や電波環境によって変動します。

	専用ケーブル　1.5m
	指向性アンテナ	標準アンテナ（無指向性オムニ）
電波の広がり方	水平方向の一方向に集中	360度全方向（ドーナツ状）
電波放射範囲	水平/垂直方向 2.4GHz　30度、5GHz 15度	水平方向　360度 垂直方向　2.4GHz 50度、5GHz 25度
主用途	特定方向へ長距離通信	全方向へ拡散、広範囲通信
設置場所のセオリー	カバーしたいエリアの「端（角）」から内側へ向ける	カバーしたいエリアの「中心」
メリット	・特定方向に安定した超距離通信が可能 ・少ない送信電力でも高い受信感度が得られる	・全方向をカバーできるため、相手の位置が変動しても安定して通信できる
対応モデル	PCWL-0510 / PCWL-0511 ※ご利用・ご提案いただく際は、事前に弊社までご相談ください 出荷前にアンテナタイプが設定され、 用途ごとに型番が変わります	PCWL-0500 / PCWL-0501 PCWL-0510 / PCWL-0511 PCWL-0530E-ID / OD
