鋳造プロセス全体を解析・評価・最適化するためのシミュレーションソフトウェア

鋳造プロセス全体を解析・評価・最適化するための
シミュレーションソフトウェア

鋳造プロセスシミュレーションソフトウェア MAGMASOFT(マグマソフト)



開発元:MAGMA GmbH

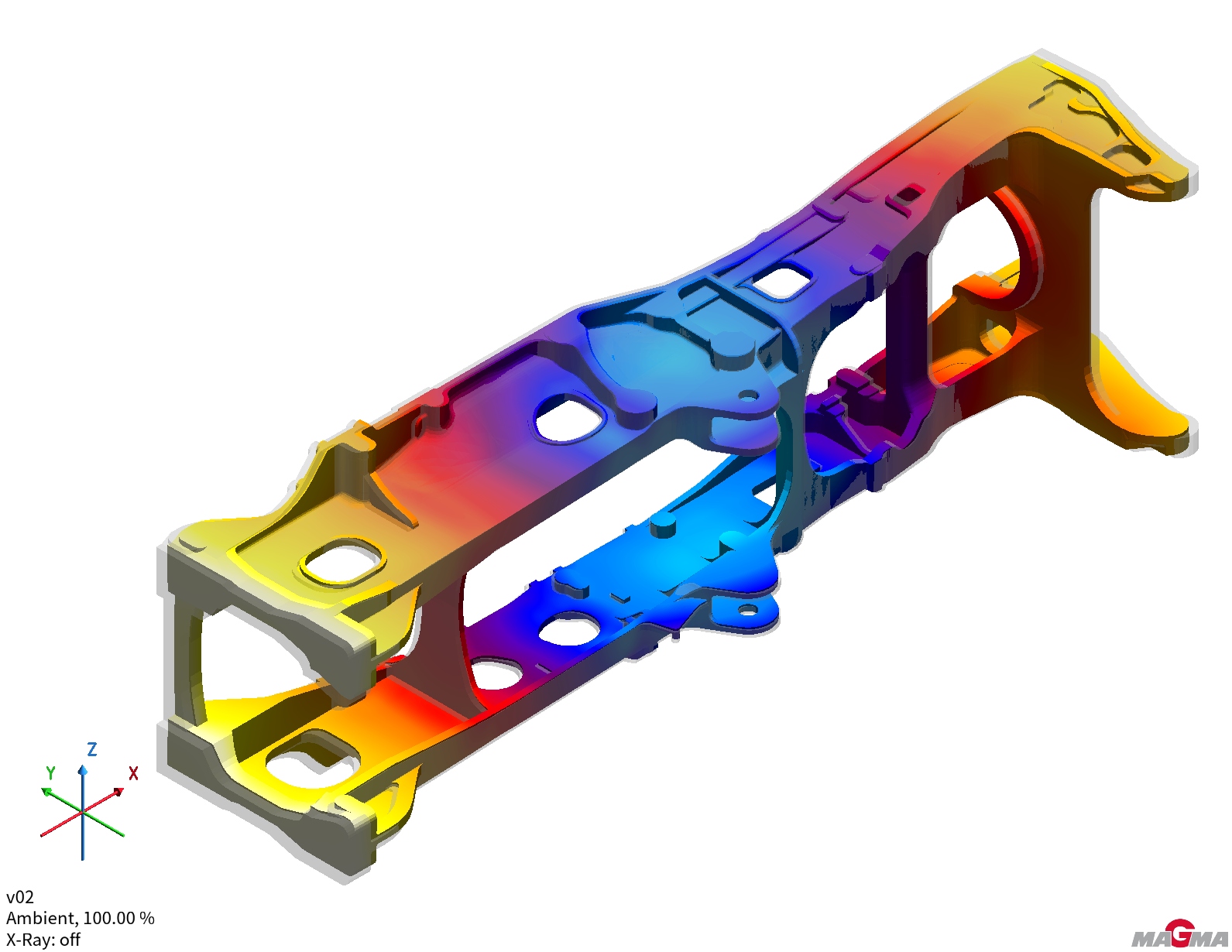

MAGMASOFT®は、砂型鋳造、ダイカスト、精密鋳造、連続鋳造など幅広い鋳造プロセスに対応した、鋳造プロセスシミュレーションソフトです。湯流れ・凝固の解析だけでなく、熱処理、機械加工、残留応力・変形割れなどの工程を解析・評価できるハイエンドな機能を取り揃えています。誰もが使いやすいGUIと結果評価機能を持ち、標準搭載の最適化機能で、手軽に鋳造課題の見える化・最適化を実現します。



トピックス

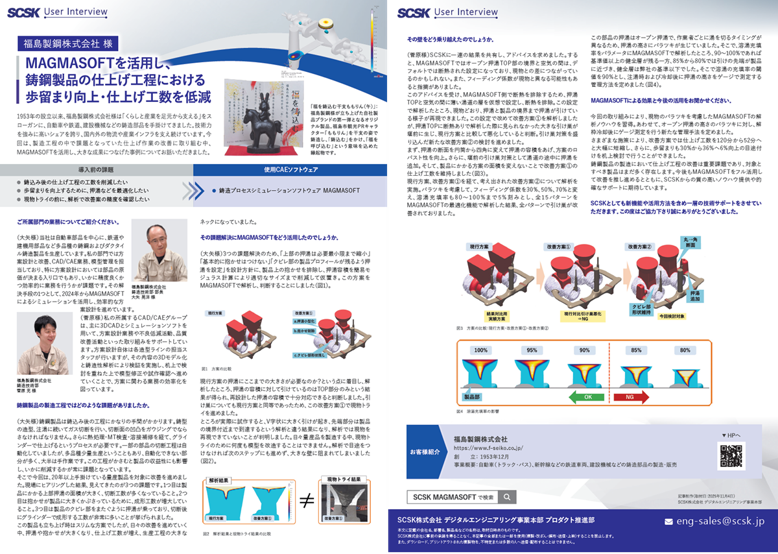

ユーザーインタビュー

鋳造製品のバリ発生予測のための、鋳造-構造-最適化連成
本田金属技術株式会社 様

こちらのインタビュー記事はADVENTUREClusterのページでご紹介しています。

pdf image

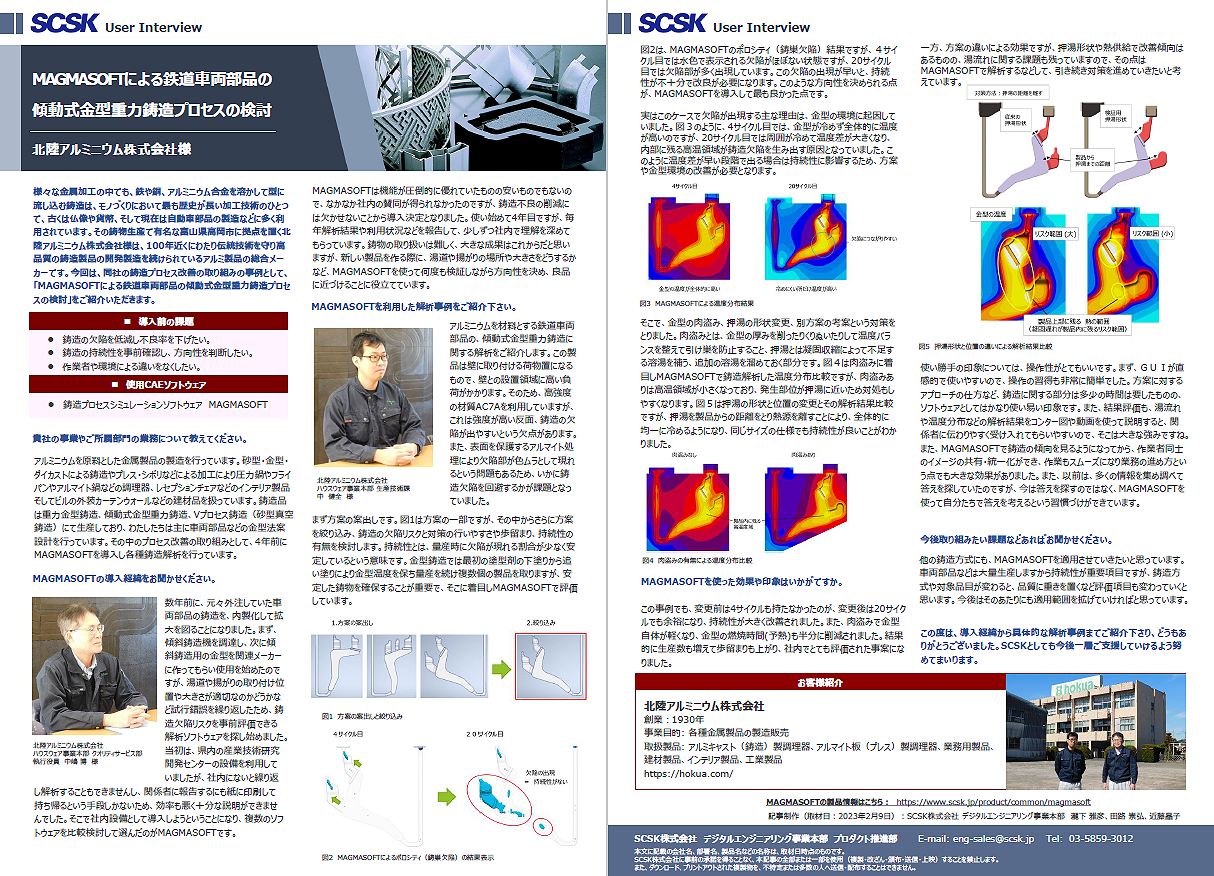

MAGMASOFTによる鉄道車両部品の
傾動式金型重力鋳造プロセスの検討
北陸アルミニウム株式会社様

様々な金属加工の中でも、鉄や銅、アルミニウム合金を溶かして型に流し込む鋳造は、モノづくりにおいて最も歴史が長い加工技術のひとつで、古くは仏像や貨幣、そして現在は自動車部品の製造などに多く利用されています。その鋳物生産で有名な富山県高岡市に拠点を置く北陸アルミニウム株式会社様は、100年近くにわたり伝統技術を守り高品質の鋳造製品の開発製造を続けられているアルミ製品の総合メーカーです。今回は、同社の鋳造プロセス改善の取り組みの事例として、「MAGMASOFTによる鉄道車両部品の傾動式金型重力鋳造プロセスの検討」をご紹介いただきます。

■ 導入前の課題

■ 使用CAEソフトウェア

pdf image

特長

1. 世界シェア “トップクラス”の鋳造CAE

MAGMASOFT®は、ドイツMAGMA社が誇る、高性能高精度の鋳造プロセスシミュレーションソフトです

開発規模が大きく、ドイツ国内はもとより日本をはじめ世界の国々で利用される、信頼度の高い鋳造CAEです

2. 現場で“使いやすい”鋳造CAE

解析に必要なメッシュ生成は、ボタンを1つ30秒で完了します

設定項目は、現場でご使用の鋳造条件をそのまま入力いただけます(別途計算などは不要です)

3. “最適化機能”を標準搭載した鋳造CAE

溶湯温度や押し湯の位置など複数条件を半自動で組み合わせ、引け巣低減や歩留まり向上など目的にあわせた最適解を求める機能です

型温度の実測と解析の半自動合わせこみにもご利用いただけます

<対応鋳造プロセス>

ダイカスト、重力鋳造、低圧鋳造、傾斜鋳造、反転鋳造、フルモールド/消失模型法、ロストワックス/精密鋳造、インゴット鋳造、連続鋳造

機能

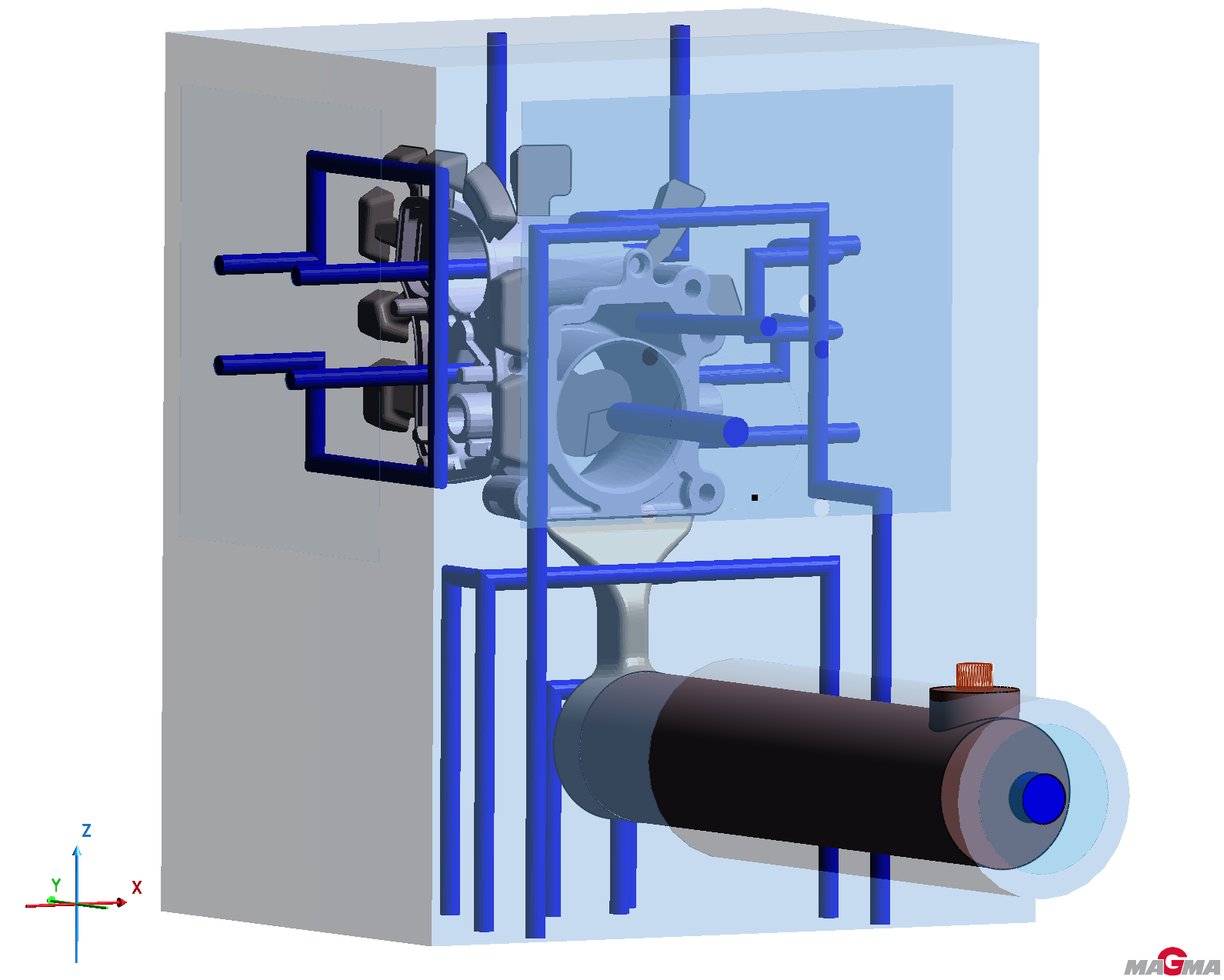

解析評価ダイカスト

鋳造・ダイカスト・インゴット

チャンバーからの注湯や冷却管内の流動解析、製品の押出(イジェクト)や押出ピンの配置検討にもご利用いただけます。
また、ダイカストプロセス向けに、ソルバやメッシュが先行アップデートされ、形状再現性や計算精度がさらに向上しています。
以前ご評価いただいたお客様にも、再度ご検討いただけますと幸いです。

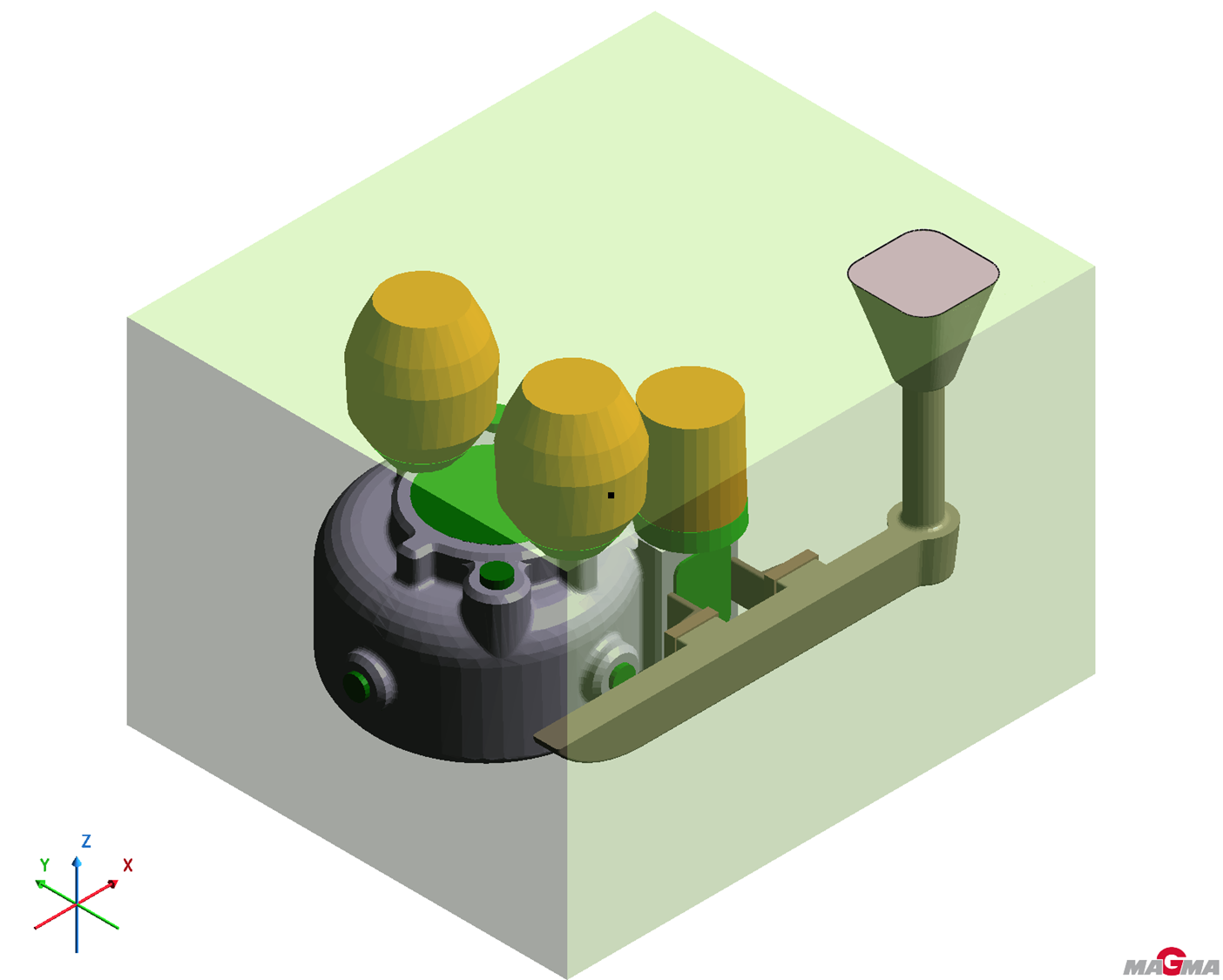

解析評価鋳鉄向け特化機能

マイクロモデリング法により、鋳鉄の成分、接種効果を考慮し、過冷却、リカレッセンス(再熱現象)といった温度カーブを正しくシミュレート可能です。
また、解析結果として、フェライト・パーライトといった組織から、硬度・引張強度といった機械的特性を得ることができます。
FC(ねずみ鋳鉄)、FCD(球状黒鉛鋳鉄)、FCV(バミキュラー鋳鉄)のそれぞれに対応したソルバーを有しています。

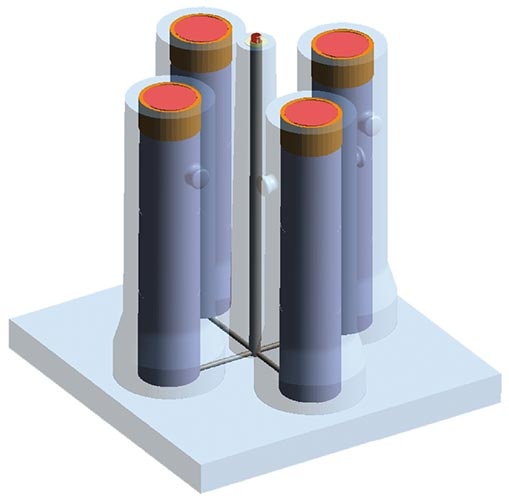

解析評価鋳鋼向け特化機能

凝固計算時に、密度や成分濃度の濃縮によって生じる対流を計算することができます。
また、鋳鋼中の成分の偏析を計算することが可能です。(低合金鋼、炭素鋼)

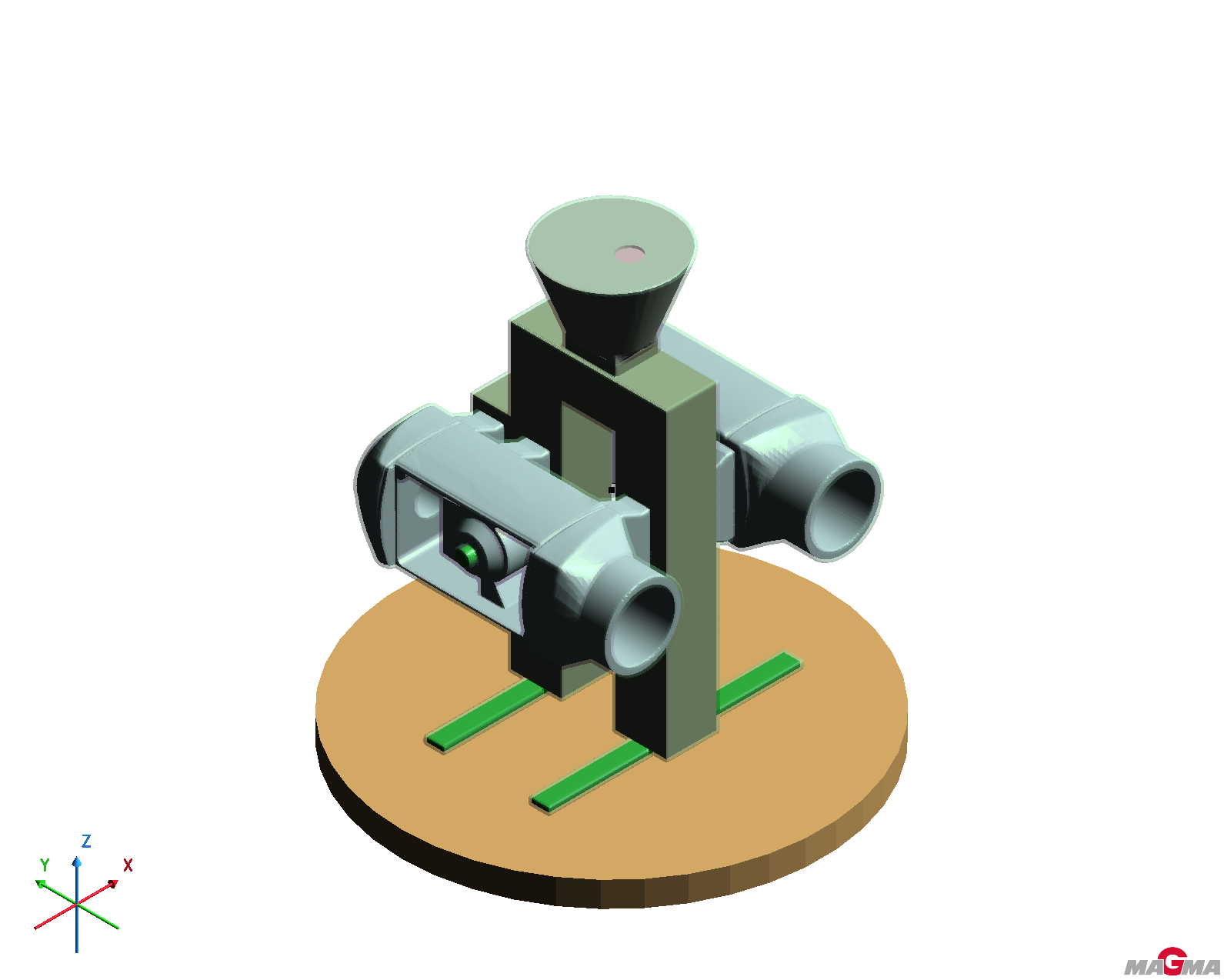

解析評価その他プロセス

MAGMASOFT®は、溶湯種問わず、金型・砂型の重力鋳造に標準対応しております。
その他以下の鋳造プロセスに対応しています。
ダイカスト、低圧鋳造、傾斜鋳造、反転鋳造、ディサマチック、精密鋳造、ロストフォーム
各プロセス詳細につきまして、ぜひお気軽にお問い合わせください。

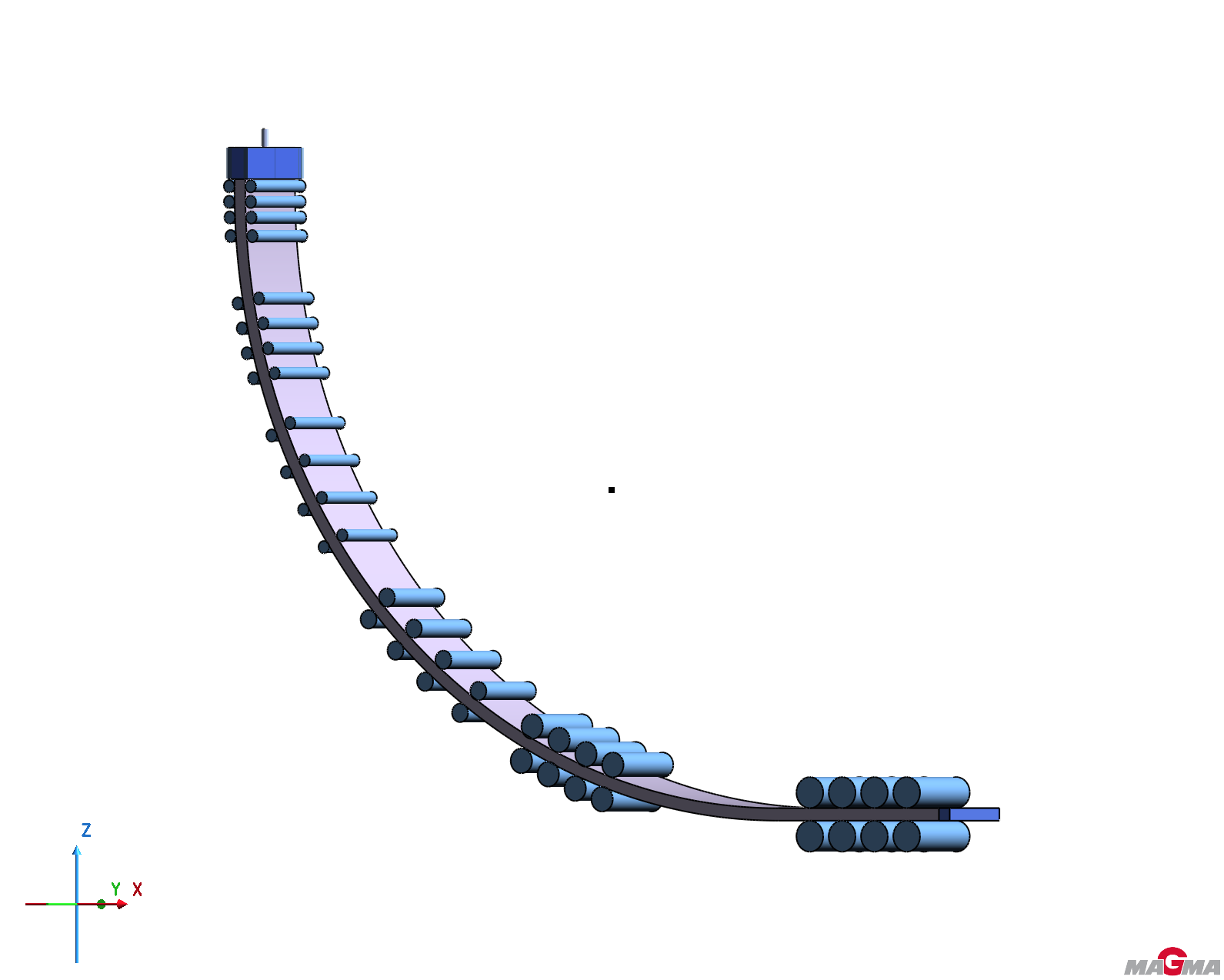

解析評価連続鋳造

連続鋳造

連続鋳造における注湯・引き抜き、冷却のプロセスをシミュレートします。自然対流を考慮し湯流れ/凝固の連成計算を行うソルバを実装。高精度な解析を実現します。鋳鋼分野に関しては偏析計算も可能とし、製品スペックの予測にも利用可能です。応力ソルバを搭載しており、引き抜き条件や、製品部の応力割れの解析も可能です。(※MAGMA5 v5.4以降)

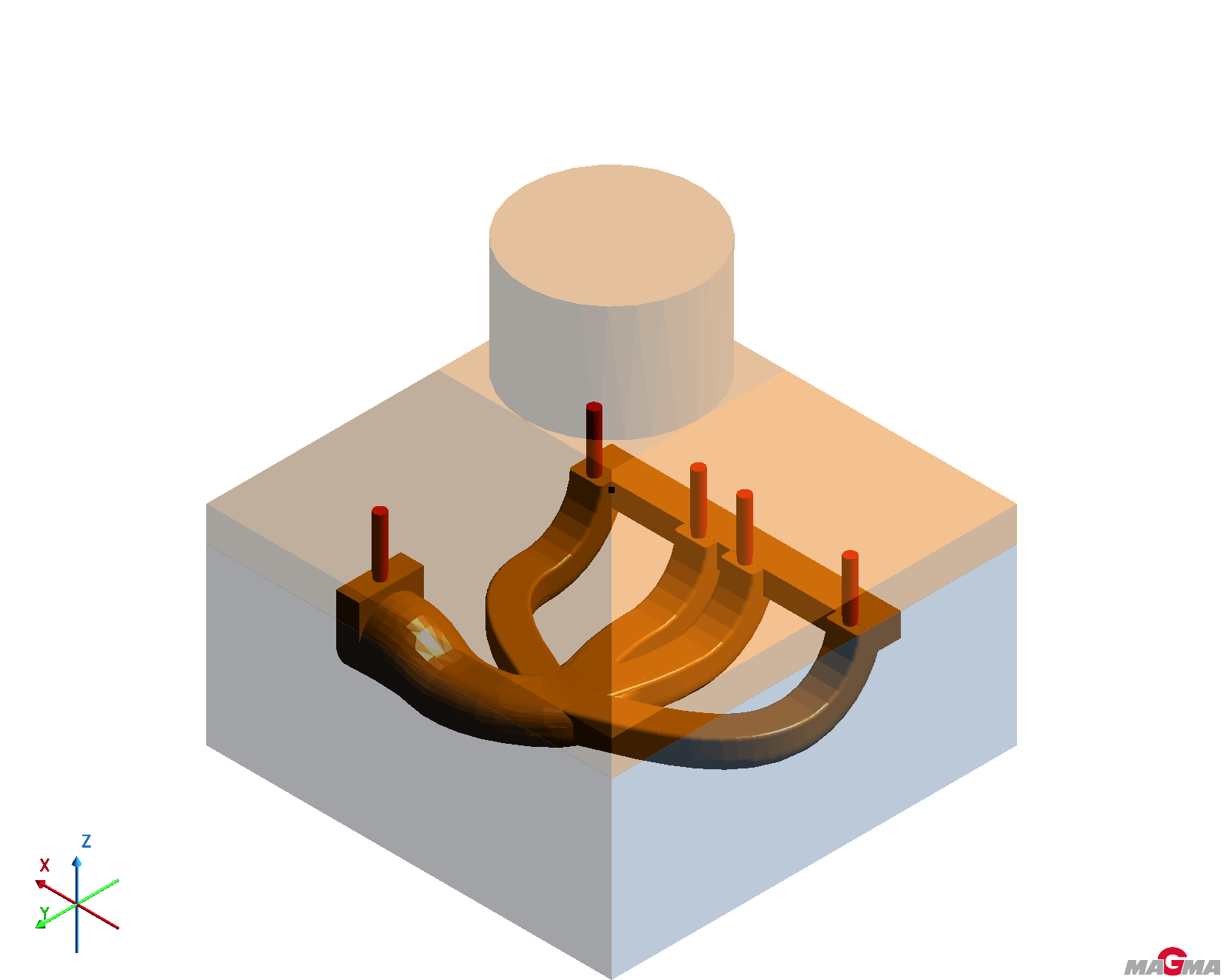

解析評価砂中子造形

砂中子

鋳造における砂中子の充填・硬化をシミュレートし、中子型の設計、製造条件の最適化を実現します。砂の流動解析による充填不良対策が可能です。また、金型の熱解析による中子の硬化、有機バインダでのガス硬化の解析を行い、中子の硬化不良対策が可能となります。

ラインアップ

動作環境

OS

64-bit:Windows 10、Red Hat Enterprise Linux 7.4~

グラフィックボード

nvidia Quadroシリーズ

動画

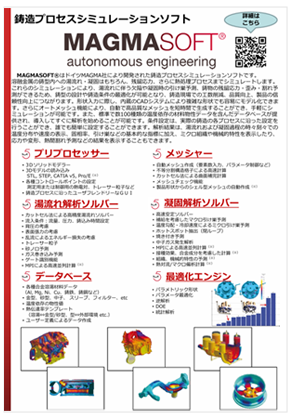

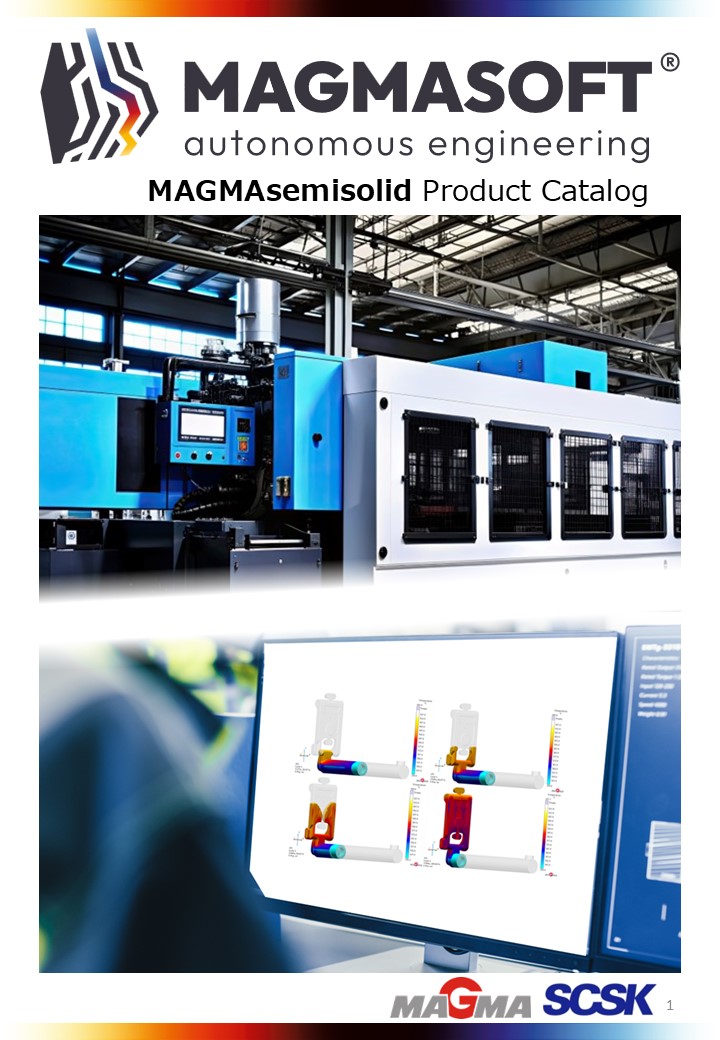

製品資料
